新电力时代，固态断路器登场
新能源、储能、直流配电、高可靠数据中心…
未来电力系统对保护速度、可靠性和功率密度挑战空前。
机械断路器的物理极限已显现：
响应时间：3–5ms
额定运行分断能力：100kA以下
It冲击：高达数百单位
”
固态断路器（SSCB）凭借半导体快速开断能力，实现微秒级响应、限流保护和高精度选择性，是新时代配电系统的核心器件。
本文将从技术原理、发展路线、工程实现和产业趋势四个维度，进行全解析。
一、核心技术原理
01 半导体开断
- IGBT/SiC MOSFET/GaN FET
• 电子开关，响应时间可达百纳秒级；
• 支撑高电流密度。
- 工作原理
• 电流检测 → 控制算法计算 → 半导体开断 → 限流；
• 微秒级动作显著降低冲击能量It。
02 控制算法
• 快速检测：采样率≥100kHz；
• 动作判定：故障电流预测+限流策略；
• 冗余保护：双通道控制，避免误动作。
03 散热与热管理
• 模块化散热：每个功率模块独立冷却；
• 液冷/强制风冷：确保连续高功率开断；
• 热反馈闭环控制：动态调节功率，延长寿命；
04 系统集成
• 选择性保护：精确到支路/负载；
• 通信能力：支持 Modbus、IEC61850；
• 智能监控：实时It、温度、负载监测。

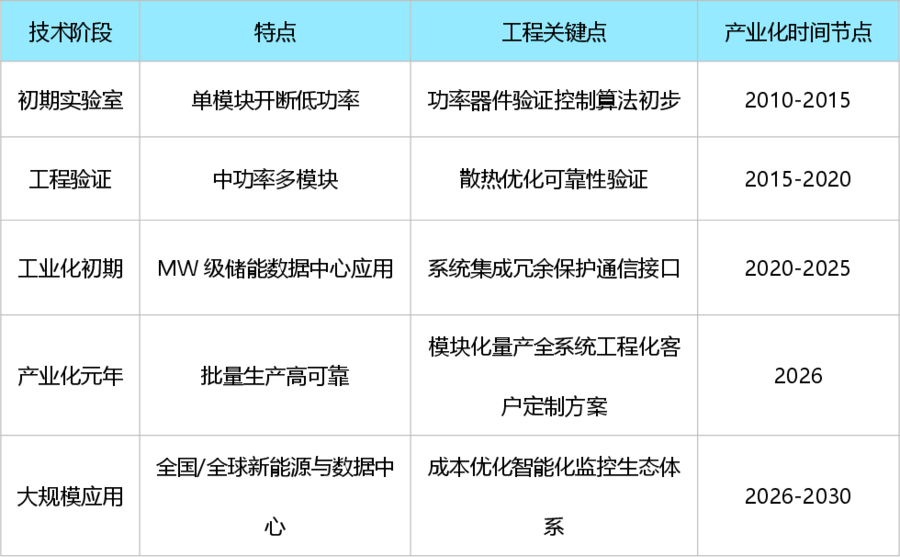

二、技术路线图
三、工程实现要点
• 速度优化：动作时间≥10μs；
• 功率密度设计：减少母线截面积，降低系统成本；
• It控制：微秒级限流，更好的保护下级设备或回路；
• 散热与可靠性：模块化热管理+冗余控制；
• 可扩展性：支持直流、交流混合系统，适配储能/数据中心/新能源场景。

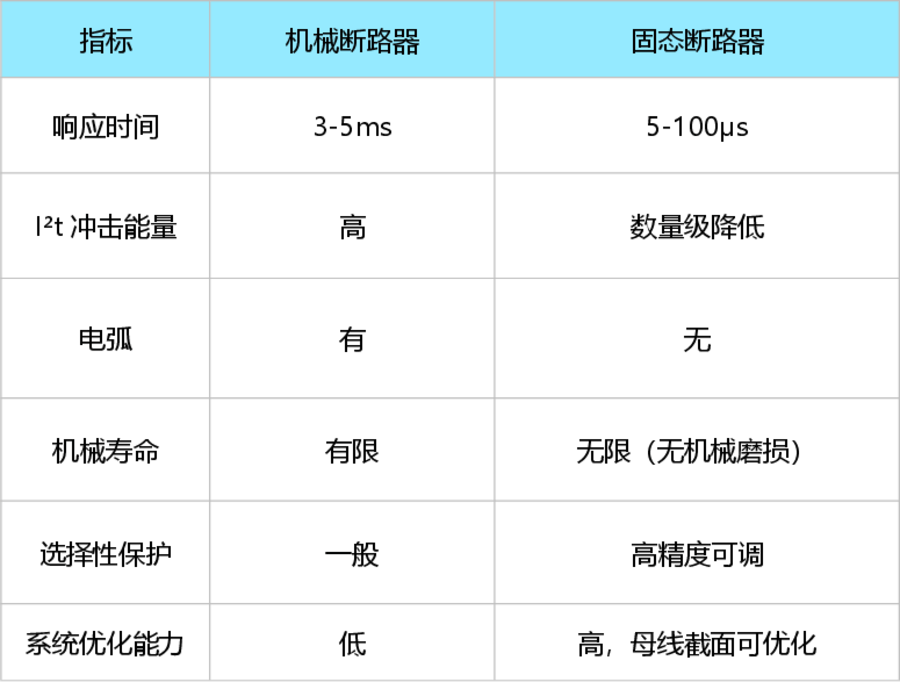

四、对比传统机械断路器
五、产业趋势与落地
- 政策驱动：
• 国家电网 新型电力系统建设；
• 国际能源署 系统韧性要求。
- 市场机遇：
• 全球低压配电市场千亿级；
• 储能、数据中心、直流配电场景刚性需求；
- 产业化路径：量产能力+系统级集成+客户定制方案2026，被业界定义为“固态断路器产业化元年”，系统升级已不可等待。
六、对比传统机械断路器
• 全数字化控制：AI优化故障预测与响应；
• 超高功率半导体：SiC/GaN器件进一步提升密度；
• 智能互联：与储能、电网、数据中心控制系统实时耦合；
• 生态系统建设：模块化设备、软件服务、运维工具形成闭环。
- 总 结 -
固态断路器不仅是保护器件，更是新能源系统效率与可靠性倍增器。
微秒级响应→系统冲击降低→ROI提升→新能源系统上限打开
机械保护的物理极限已现，固态保护是必然趋势！
