先划分完整产业链核心环节：

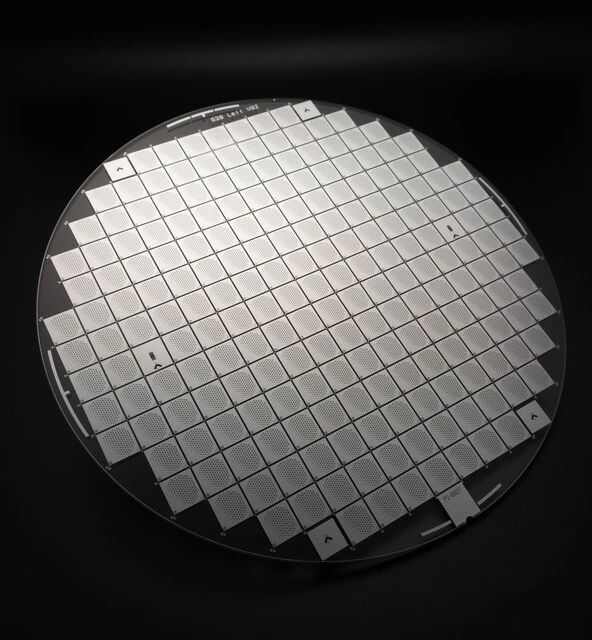

DRAM 存储晶圆制造（HBM 颗粒原厂，三星 / SK 海力士 / 美光垄断）
TSV 硅通孔 + 2.5D/3D 先进封测（长电、通富、深科技）
HBM 专用设备（TSV 刻蚀、电镀、CMP、混合键合机）
HBM 高端配套材料（前驱体、GMC 塑封料、Low- 球硅、ABF 中介载板、抛光液）
一、哪个环节技术难度最大、壁垒最高？
第一名：DRAM 存储晶圆制造（HBM 颗粒生产）
多重不可逾越壁垒
先进 DRAM 1/12nm 制程、EUV 设备受限；
自研 HBM 专用 TSV、多层堆叠全套工艺 Know-how；
全球仅三星、SK 海力士、美光 3 家能量产 HBM3E/HBM4，垄断 99% 全球供给；
堆叠良率要求 95% 以上，国产长鑫仅小批量 HBM2e，HBM3 预计 2027 年试产，落后海外 2–3 代。
配套约束：美国将高端 HBM 纳入出口管制，设备、材料、技术全链条封锁，扩产周期 3 年以上。
第二名：HBM 专用核心设备（TSV 深硅刻蚀、混合键合机）
TSV 刻蚀需高深宽比微孔，全球泛林、应用材料独家供给；混合键合单机 200–250 万美元，工艺参数保密；国产设备仅局部验证，规模化导入头部存储厂极少。
第三名：高端封装材料（ABF 中介载板、Low- 塑封填料、前驱体）
日本味之素、住友、默克垄断，纯度、热膨胀、低 射线指标极难匹配，验证周期 1–2 年。
第四名：先进封测（TSV 堆叠封装）
国内已经实现 HBM3E 规模化量产，长电良率甚至优于三星，是全链条难度最低的高价值环节。
难度排序总结
DRAM 晶圆制造 ＞ TSV / 混合键合设备 ＞ HBM 专用高端材料 ＞ 先进封测代工
二、哪个环节利润率最高、赚钱能力最强？
1、DRAM 存储原厂（HBM 颗粒）：行业利润天花板
行业景气周期毛利率 70%–82%，普通 DDR5 仅 30%–45%，溢价 5 倍以上；
HBM 占 AI 加速卡 BOM 成本 63%，定价权完全掌握在三家海外存储厂，订单排至 2027 年，现货持续涨价；
短板：A 股无本土量产 HBM 颗粒企业，仅长鑫存储远期布局，短期无法分享高毛利红利。
2、高端 HBM 专用材料（稀缺单品）
GMC 塑封料、Low- 球形硅微粉、HBM 前驱体毛利率 45%–65%；
耗材属性，客户绑定后长期复购，无剧烈价格战，典型代表：华海诚科、联瑞新材、雅克科技。
3、TSV / 先进封测代工
HBM 封装毛利率 28%–38%，远高于普通消费封测（10%–18%）；
国内长电、通富、深科技直接受益，是 A 股唯一能稳定兑现高毛利的环节。
4、半导体设备
毛利率 30%–40%，但研发投入极高、验证周期长，弹性弱于材料与原厂。
利润率排序总结
海外 HBM 存储原厂（70%+）＞ HBM 高端专用材料（45%–65%）＞ HBM 先进封测（28%–38%）＞ HBM 半导体设备（30% 左右）
三、哪个环节需求量最大、市场空间最广？
1、先进封测（TSV+2.5D/3D 堆叠封装）—— 需求量第一
市场规模：2026 全球 HBM 封装市场超 120 亿美元，2028 年突破 260 亿美元；
刚性需求：每一颗 HBM 颗粒必须经过 TSV 刻蚀、电镀、晶圆减薄、多层堆叠、微凸点、塑封全套封测工序；
增量逻辑：单台 AI 服务器 HBM 用量是传统服务器 6–10 倍，HBM 从 8 层迭代至 12/16 层，单颗封装价值持续翻倍；
国内产能缺口巨大，海外台积电 CoWoS 产能饱和，订单持续外溢至国内 OSAT 封测厂（长电、通富、深科技）。
2、HBM 配套材料（全耗材赛道，持续消耗）
2026 全球 HBM 材料市场约 90 亿美元，产线 24 小时运转持续消耗抛光液、前驱体、塑封料、球硅、载板；存储厂、封测厂同步扩产，材料同步放量，量价齐升。
3、DRAM 晶圆制造
总市场规模最大（2026 年 450 亿美元），但供给高度垄断，新增产能投放缓慢，需求增量被海外三家瓜分。
4、半导体设备
资本开支属性，一次性采购，需求脉冲式爆发，持续性弱于耗材、封测。
需求 & 市场空间综合排序
先进 TSV/HBM 封测 ＞ HBM 配套耗材材料 ＞ DRAM HBM 晶圆制造 ＞ HBM 专用半导体设备
四、哪个环节国产替代空间最大、弹性最强？
核心判断标准：当前国产化率越低、国内技术差距越小、下游算力自主化刚需越强，替代空间越大。
1、HBM 高端专用材料（替代空间第一，0→1 爆发）
现状：高端 GMC 塑封料、Low- 球形填料、ABF 中介载板、HBM 前驱体国产化率不足 10%，日本 / 欧美完全垄断；
突破进度：国内企业已完成头部存储 / 封测厂认证（华海诚科、联瑞新材、雅克科技、深南电路）；
空间：日系材料涨价、交期拉长，国内智算中心强制国产化，2026–2028 年国产化率目标提升至 40%–50%，业绩弹性最大。
2、TSV 先进封测（替代确定性最强，短期兑现）
现状：国内 HBM 封装国产化率约 15%，2027 年目标 50%；长电、通富已具备国际一流量产能力，良率对标甚至超越海外；
逻辑：台积电 CoWoS 产能严重紧缺，海外存储厂主动分流订单至大陆封测厂，无需长期攻坚，订单快速落地。
3、HBM 专用半导体设备（中长期替代）
TSV 刻蚀、电镀、CMP 国产设备逐步导入，当前国产化率不足 10%，扩产周期 2 年以上，兑现节奏慢于材料、封测。
4、DRAM HBM 晶圆制造（替代周期最长，空间最大但兑现最慢）
当前国产化率＜1%，长鑫 2026 年底仅小批量 HBM2e，完整追赶 HBM3E 至少 2–3 年，属于长线战略赛道，短期无业绩弹性。
国产替代弹性排序（短期 1–2 年优先）
HBM 高端配套材料（弹性最强）＞ TSV 先进封测（确定性最高）＞ HBM 专用半导体设备 ＞ DRAM HBM 晶圆制造（长期空间最大、兑现最慢）
五、四大维度一句话总结
难度最高：DRAM HBM 晶圆制造
利润率最高：海外存储原厂
A 股内部最高：HBM 高端材料
需求量 & 市场规模最大：TSV 先进封测（长电科技、通富微电、深科技）
国产替代空间、短期弹性第一：HBM 专用材料
塑封料：华海诚科
Low- 球硅：联瑞新材
前驱体薄膜材料：雅克科技
中介载板：深南电路、兴森科技
TSV 抛光液 / 电镀液：安集科技、上海新阳
六、分层梳理（短 / 中 / 长线划分）
短期（6–12 个月，业绩快速兑现）：先进封测（长电科技）+ HBM 核心材料（华海诚科、联瑞新材、雅克科技）
中期（1–3 年，设备国产替代逻辑）：中微公司（TSV 刻蚀）、盛美上海（TSV 电镀）、华海清科（CMP 抛光设备）
长线（3 年以上，全产业链自主核心）：雅克科技
理由：雅克科技覆盖 TSV 必需 ALD 前驱体（混合键合时代依旧刚需，不受层间填充胶淘汰影响），同时布局光刻配套材料、电子特气，全存储、先进封装赛道通用，客户覆盖三星、SK 海力士、长鑫、长电等海内外头部厂商，耗材复购属性强、客户粘性高，跨周期抗波动能力优，是整条 HBM 产业链适配长期布局的核心标的。
本文所有数据来源于公开行业公告、券商研报、原厂公开技术文档，仅做产业科普与逻辑分析，不具备证券投顾资质，不构成任何个股投资、交易建议，所有投资决策风险自担。
欢迎点赞、转发、关注本号，后续同步更新海力士 / 三星最新工艺动态、HBM 材料供需价格、国产厂商认证量产进度，把握高低切换节点。
