微透镜
在像素技术日益复杂的今天，OCL创新型解决方案成为改善对焦的重要途径。三星ISOCELL GW1采用的super PD对焦技术使用椭圆形微透镜覆盖两个对焦像素，比较左右相位以实现快速对焦。2019年索尼发布2x2 On-Chip Lens(OCL)解决方案，将相同颜色的四个像素共用一个OCL激光镜片，减少了对焦点之间的空隙，对焦面积能够覆盖整个屏幕，并且能够实现垂直、水平、斜向各个方向的相位检测，提高了对焦准确性，在低光照下也能获得稳定的对焦功能。
ISP：CIS只集成前端处理功能，后端厂商自研主打差异化
CIS逻辑层
历史上图像处理功能和平台芯片发展有关，也和手机创新周期相辅相成。我们判断低端/高端CIS逻辑层有不同发展趋势：1）低像素产品保持轻量级，逻辑层只保留必要的功能，其余功能外置，控制CIS成本和功耗。2）高端产品融合更多算法，更可能采用多层堆栈集成更复杂的性能。尤其是工业领域融合一定的边缘AI算力，像素层拍完画面后立即由AI处理器做运算，能够降低数据处理的时延，索尼和思特威为该领域的先行者。
图表10：ISP和套片的发展关系
资料来源：各公司官网，中金公司研究部
ISP芯片/SoC芯片
近年来外置自研ISP成为国内手机厂商自研芯片的切入口。ISP对提升图像质量起到关键作用，而使用内置ISP的手机厂商受到SoC迭代速度制约，SoC平台厂商话语权较强，往往难以实现产品的差异化需求，我们看到未来手机厂商在影像领域实现差异化竞争的趋势：1）大部分厂商自研ISP芯片，2）平台能力强的品牌厂商自研SoC集成ISP。

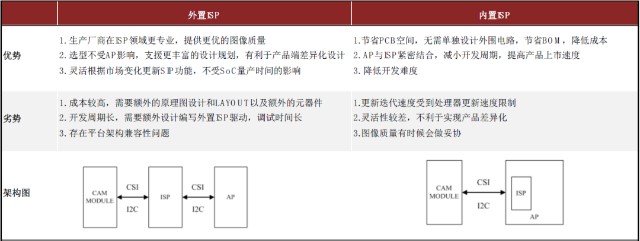

图表11：外置ISP与内置ISP架构对比
资料来源：OpenFPGA，中金公司研究部
文章来源
本文摘自：2021年12月22日已经发布的《光学系列深度#2：国产替代和全球领先并进，CIS芯片有望迎来新格局》
臧若晨 SAC 执证编号：S0080120080166
贾顺鹤 SAC 执证编号：S0080121070403
石晓彬 SAC 执证编号：S0080521030001
彭 虎 SAC 执证编号：S0080521020001 SFC CE Ref：BRE806
