供稿人：TechInsights 名誉研究员 Dick James
3 月 8 日，Apple 举行了“Peek Performance”活动，介绍了全新的 Mac Studio，其中包括 M1 Ultra 处理器及其独特的（迄今为止）包装。事件发生后，我们在博客中推测，Apple 使用了台积电的 InFO_LSI（或 CoWoS-L）硅桥，这是其 3D-Fabric 技术的一部分。

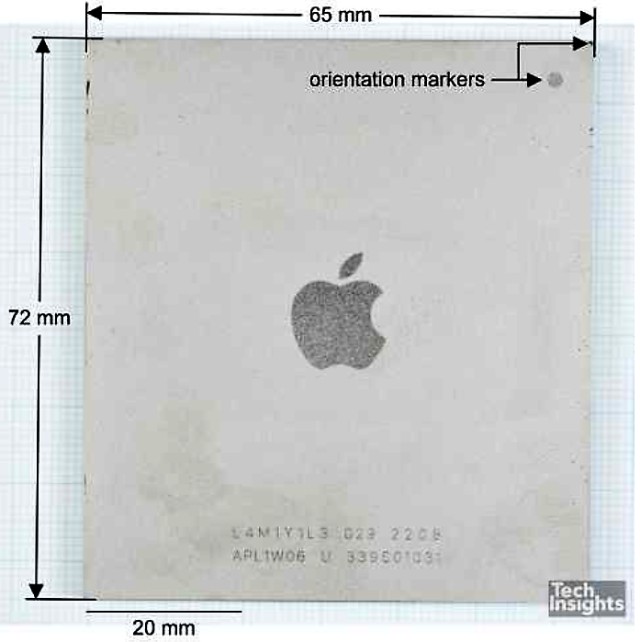

最近，TechInsights 发布了他们的Advanced Packaging Quick Look 报告，确认使用了硅桥而不是完整的中介层。正如预期的那样，封装很大，为 65 x 72 毫米：

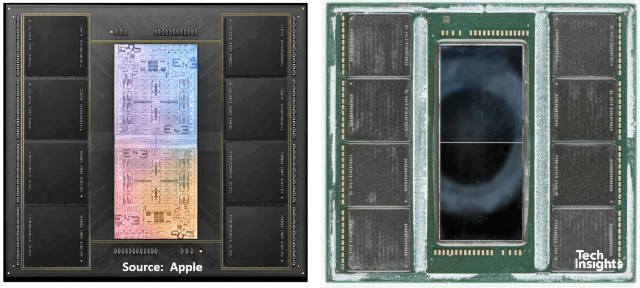

而且，如果我们取下盖子，它与 Apple 的描述相符：
在 Apple 活动中，Johny Srouji（Apple 硬件技术高级副总裁）表示：“M1 Ultra 是 Apple 芯片的又一个游戏规则改变者，它将再次震撼 PC 行业。通过将两个 M1 Max 芯片与我们的 UltraFusion 封装架构相连接，我们能够将 Apple 芯片扩展到前所未有的新高度。” 他接着说：“UltraFusion 架构使用的硅中介层，其连接密度是任何可用技术的两倍”。
当时我们认为完整的中介层裸片不太可能，因为即使裸片边缘接触裸片边缘，台积电 CoWoS 样式的中介层也至少为 840 mm 2。那是很多硅，（即费用），所以现在我们有了英特尔的 EMIB等桥接技术，这似乎更有可能。

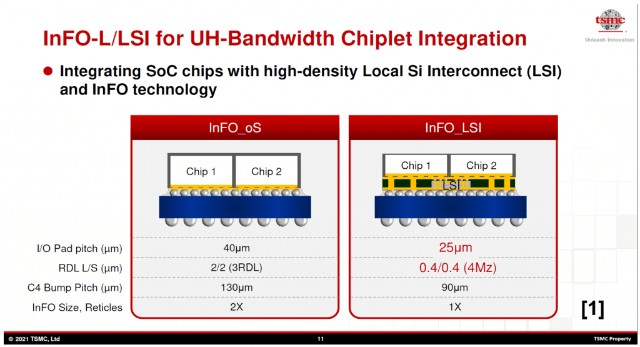

台积电宣布了两个版本的硅桥技术，InFO_LSI 和 CoWoS-L。

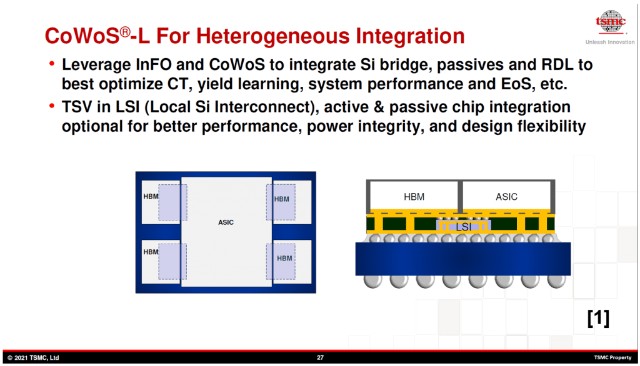

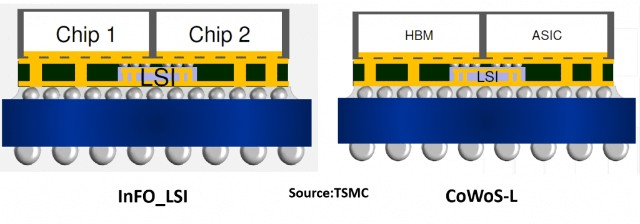

在我看来，它们看起来一样：

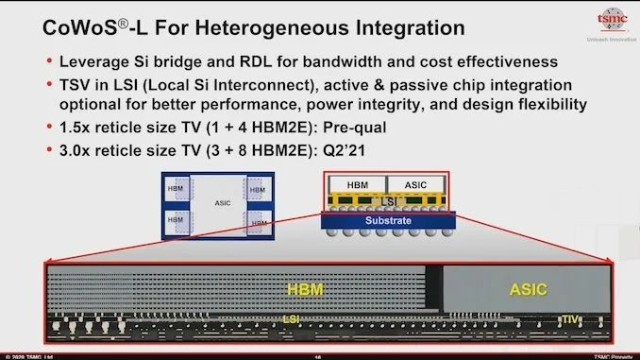

在这些示意图中，看起来桥芯片嵌入在有机基板的核心中。但如果我们看看一年前在 2020 年技术研讨会上展示的内容，我们会看到一些不同的东西：
在 SEM 图像中，看起来 LSI 桥芯片位于基板中的堆积层之上，尽管上面的示意图显示它嵌入在核心中。

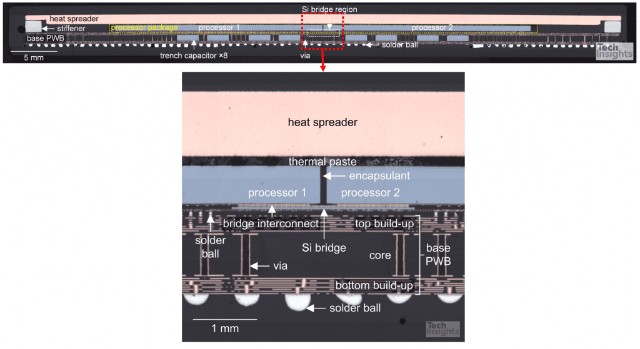

M1 Ultra 看起来很相似，但没有涉及 HBM：
内核中嵌入了裸片，但它们是沟槽电容器裸片。基板本身相当复杂，每侧有九个堆积层，由激光通孔连接，大通孔钻穿核心。

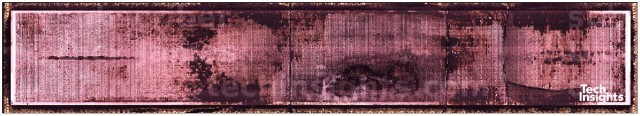

桥接芯片为 18.8 x 2.88 毫米，略短于 M1Max 芯片的 19.05 毫米宽度。
如之前的博客所述，凸块焊盘间距为 25 x 35 m，芯片上可能总共有 57,000 个焊盘，尽管 Apple 只提到了 10,000 个 I/O（20,000 个焊盘）。

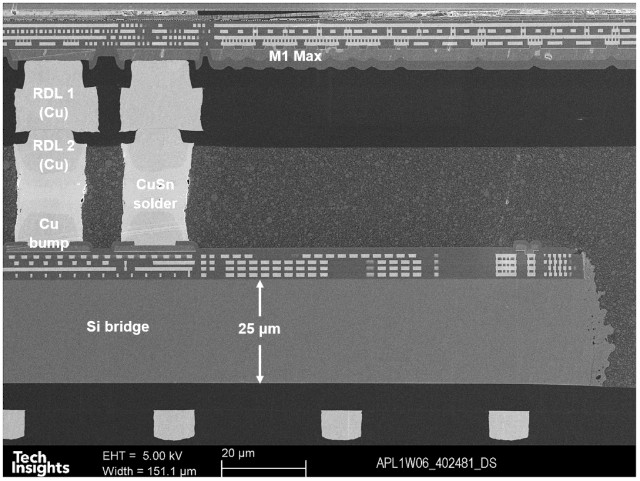

该芯片的厚度约为 25 m，有五个金属层，并通过焊料 微凸块和两个再分布层 (RDL) 连接到处理器。
我不确定我们是否可以将此应用程序称为 InFO_LSI 或 CoWoS-L，但无论哪种方式，它都是第一个使用台积电硅桥技术的量产产品——苹果创新封装的另一个例子！
