杰华特汽车产品线推出一款全新的LED控制器JWQ11886

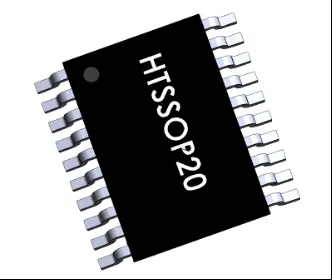

$杰华特(SH688141)$  杰华特汽车产品线推出一款全新的LED控制器JWQ11886JWQ11886基于升压/升降压等拓扑，在宽输入电压变化或负载突降、汽车启动或驱动多个LED等极端条件下，确保LED的输出电流的稳定可靠，满足了汽车外部照明、汽车前照灯、驾驶员监控等设计要求。高精度的电流控制与电流输出监测、完善的诊断和保护功能、及优化EMI性能的扩频调制功能，为汽车前照灯例如日间行车灯、转向灯或远近光灯，提供了一种简单、经济、高效的解决方案。产品特点JWQ11886是一款基于峰值电流模式的控制器，输入电压范围4.5V65V，支持80kHz700kHz的工作频率，满足AEC-Q100 Grade1 车规要求。支持15:1的模拟电流调节、1000:1的PWM高精度线性调光能力；全温度范围内输出实现优于4%的电流精度；芯片内部或外部PWM配合PDRV驱动直接控制PMOS，有助于提高调光响应速度和快速故障断开的能力。JWQ11886具有逐周期电流限制能力，与灵活可调的斜坡补偿功能，有效防止大占空比下的次谐波震荡问题，确保电路系统的稳定性。可供配置的软启动功能可减少启动应力和浪涌，使得环路逐渐达到稳态工况。为优化电磁兼容问题，芯片具有可配置的抖频功能，保证芯片在不同应用下满足法规要求。封装图JWQ11886采用HTSSOP-20的底部散热封装，具备出色的热性能与完善的故障诊断与保护机制。芯片集成了过热保护、输入欠压、可编程的输出过压保护、输出过流保护、输出欠压保护、逐周期电流限制，以及输出电流监控实现LED开路、短路或电缆线束故障检测，保障系统的安全运行。从单点到矩阵 杰华特赋予车灯全“芯”方案通过对车灯领域的深度洞察，杰华特逐步推出丰富的车规级LED线性驱动芯片产品矩阵，如单通道JWQ11711，3通道JWQ11730/31,12通道JWQ11712, 24通道JWQ11724,单级升压恒流控制器JWQ11886等，将逐渐覆盖车内小灯、动态贯穿式尾灯、汽车前照灯等场景，为车身照明市场提供高集成度、高性能与高可靠性的一站式系统解决方案。
