哈哈，当然会！而且PCB（印刷电路板）是光模块不可或缺的核心组件之一，可以说是光模块的“骨架”和“神经系统”。
光模块并不是一个单纯的光学器件，它是一个光电转换装置。它的工作流程是：
电信号 → 光信号 →（在光纤中传输）→ 光信号 → 电信号
这个过程中所有处理电信号的部分，都需要PCB来承载和连接。
PCB在光模块中的具体作用：
1. 承载芯片 (Chip Carrying)
* 光模块内部有多个关键芯片，如：
* 激光器驱动器 (Laser Driver)：用于驱动激光器（TOSA）发射光信号。
* 跨阻放大器 (TIA)：用于将接收端探测器（ROSA）产生的微弱电流信号放大成电压信号。
* 限幅放大器 (LA) 和 时钟数据恢复 (CDR) 单元：用于信号重整和恢复。
* 微控制器 (MCU)：用于监控光模块的工作状态（如温度、电压、光功率、偏置电流等）。
* 这些芯片都必须焊接在一块精密的PCB上，才能实现电气连接和固定。
2. 电气互连 (Electrical Interconnection)
* PCB上的精密线路将上述所有芯片、电路以及光模块的金手指（手指条，用于插入设备插槽）连接起来，构成一个完整的电路系统，确保数据信号和电源能够准确传输。
3. 信号传输通道 (Signal Transmission Channel)
* 对于高速光模块（如100G、400G、800G及以上），PCB不再只是简单的连接线，而是成为了高速信号传输通道。其设计质量直接决定了信号的完整性（Signal Integrity）。为了减少损耗和反射，这些PCB通常采用特殊的高频材料（如罗杰斯RO4350B、M6G等），而不是普通的FR-4材料。
4. 结构支撑与热管理 (Structural Support & Thermal Management)
* PCB为光模块内部的TOSA（光发射组件）、ROSA（光接收组件）等器件提供结构支撑和安装基准。
* PCB上的铜层和过孔（Via）也有助于将芯片产生的热量传导出去，辅助散热。
光模块PCB的特点：
* 小型化 (Miniaturization)：尤其是SFP、QSFP等封装形式的光模块，内部空间极其有限，要求PCB必须非常小巧、集成度高。
* 高频高速 (High-Frequency & High-Speed)：随着数据速率提升，PCB的设计和材料要求极高，需要考虑阻抗匹配、串扰、损耗等众多因素。
* 层数不多但设计复杂：光模块PCB通常为4-6层，虽然层数不算多，但因为线宽线距小（可能达到3mil/3mil甚至更小）、信号频率高，设计和制造难度非常大。
总结一下：
您可以简单地把光模块理解成：“光学组件（TOSA/ROSA） + 负责驱动和信号处理的高速PCB”。
所以，下次当您看到光模块时，可以想象一下它内部那块可能只有指甲盖大小、但却技术含量极高的PCB板，它正是默默支撑着全球数据高速流动的关键一环。投资角度看，高端光模块的升级迭代（如向800G、1.6T演进），也会持续拉动对高端PCB的需求，这是一个重要的产业链环节。

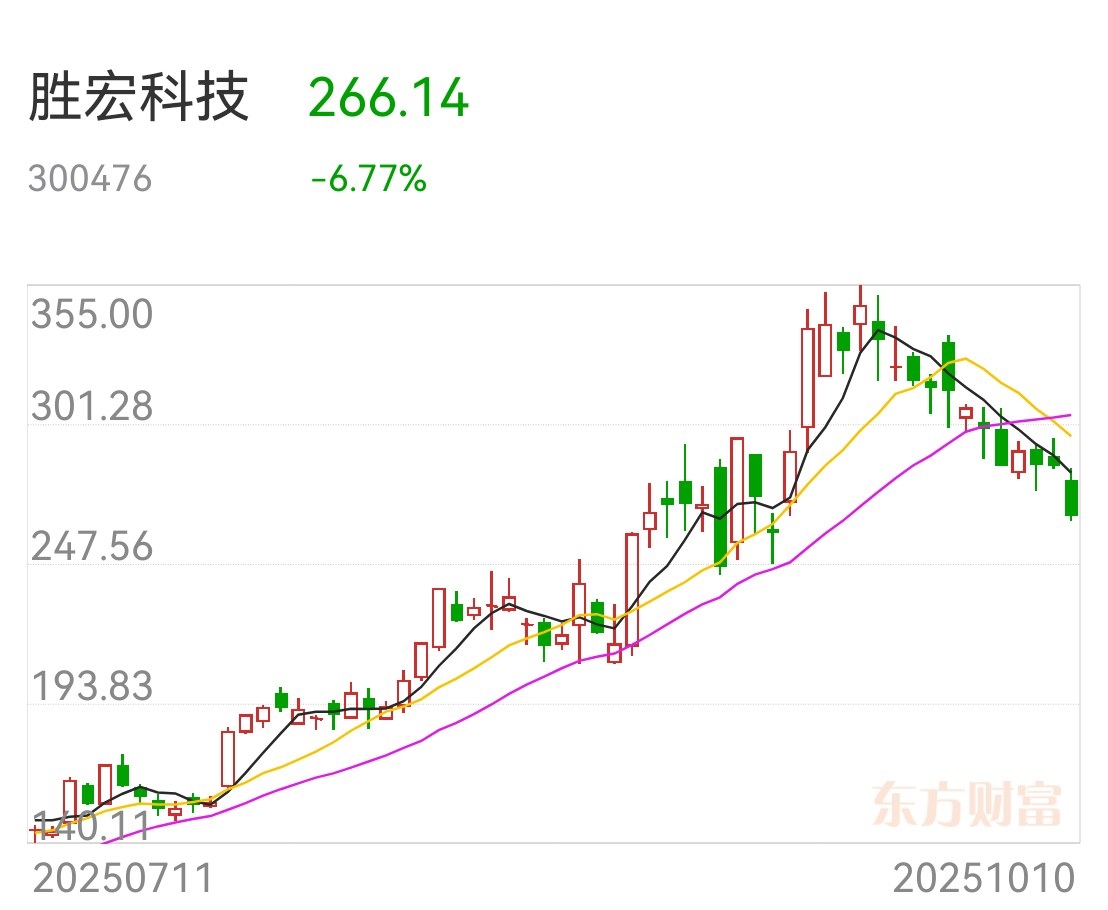

$胜宏科技(SZ300476)$ $沪电股份(SZ002463)$ #CPO和PCB巨震，算力行情如何演绎？# $CPO概念(BK1128)$ #社区牛人计划# @股吧话题 @东方财富创作小助手
