一、战略定位：AI光通信核心刚需，第三增长曲线
磷化铟（InP）是1.6T/3.2T超高速光模块、EML激光器、PD探测器的不可替代核心衬底/外延材料。AI大模型爆发驱动全球数据中心带宽需求指数级增长，2026年1.6T光模块缺口达60%-70%，InP衬底/外延全球缺口超70%，国产化率不足5%。
三安光电作为国内唯一、全球少数实现InP“衬底—外延—光芯片—封装”全产业链IDM龙头，直接卡位AI光通信最紧缺环节，是公司继LED、碳化硅（SiC）后的第三增长曲线，也是未来2—3年业绩与估值核心弹性来源。
二、全产业链布局（产能、基地、投入、产品）
1. 产业链完整度（国内独家）
- 衬底：自研6N级纯度衬底（小批量）+ 外购（住友、AXT、云南锗业）双轨保障。
- 外延片：核心优势，4—6英寸InP外延国内最大产能。
- 光芯片：EML、DFB、PD、VCSEL全系列，覆盖10G—1.6T全速率。
- 封装/模组：配套光芯片封测，直供头部光模块厂。
2. 核心产能与基地（2026年Q1）
- 武汉基地（6英寸产线）：月产能1万片（国内最大6英寸InP外延线）。

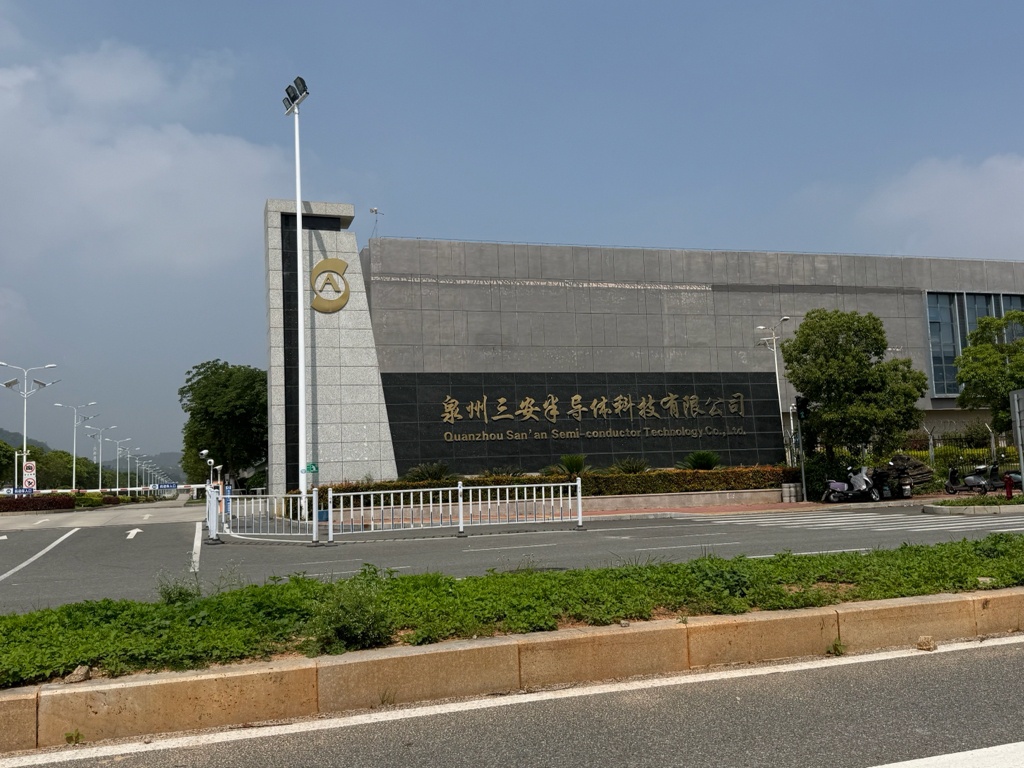

- 泉州产业园（一期）：4—6英寸InP外延片年产能10万片，已量产。
- 外延总产能：InP外延6000片/月（2026年底目标8000片/月）。
- 光芯片产能：400G EML批量出货；800G EML月产5万+颗（小批量）；1.6T EML送样验证、Q3小批量试产。
3. 资金投入（累计≈95亿元）
- 历史已投（2018—2025）：泉州/厦门基地≈25亿、武汉6英寸线≈10亿、研发≈5—8亿，合计≈40亿元。
- 在建/规划（2025—2027）：65亿元定增，专用于6英寸InP外延、高速光芯片扩产。
- 合计投入：≈95亿元（化合物半导体第二大投入，仅次于SiC）。
4. 产品梯度（适配AI全周期）
- 成熟量产：10G—200G EML/PD/DFB（5G、数通）。
- 高速主力：400G EML（批量）、800G EML（小批量）。
- 下一代前沿：1.6T EML芯片（2025年底开发完成，2026年Q3试产）。
三、核心竞争力（五大壁垒）
1. 技术壁垒：国内顶尖、对标国际一线
- 6英寸InP外延：良率65%+（2026年底目标75%+），成本较进口低20%。
- EML芯片：单通道56G/112G/200G PAM4，支持1.6T光模块，性能对标Lumentum。
- 专利池：InP衬底、外延、芯片专利超200项，覆盖缺陷控制、高速调制核心工艺。
- 材料性能：InGaAs/InP异质结迁移率1.2×10⁴ cm/V·s，国内最优。
2. IDM全产业链壁垒（国内唯一）
- 成本优势：垂直整合，成本较Fabless低15%—30%。
- 迭代优势：全链协同，新品开发周期缩短40%。
- 交付优势：国产交期8—12周，较海外（16—20周）快40%。
3. 客户壁垒：头部深度绑定
- 国内：华为海思、中际旭创、新易盛、光迅科技（全认证）。
- 海外：英伟达、谷歌、AMD（小批量导入、认证中）。
- 市占率：国内PD探测器55%、VCSEL30%、数据中心光芯片≈35%。
4. 产能与扩产壁垒
- 规模领先：6英寸InP外延国内第一、全球前五。
- 扩产确定性：65亿定增加持，2026—2027年产能翻倍。
- AI适配：直接支撑1.6T/3.2T光模块需求，匹配全球AI算力周期。
5. 政策与国产替代壁垒
- 战略材料：入选工信部首批次应用目录，享15%售价补贴。
- 安全自主：美国收紧高速InP出口管制，国产替代加速。
四、业绩与前景（2026—2028）
1. 营收与毛利弹性
- 2024年：光通信（含InP）营收≈30亿元，毛利率≈16%。
- 2026年：InP业务50—70亿元，毛利率25%—30%。
- 2028年：光通信总营收120亿元+，InP占比70%+，成第一盈利引擎。
2. 核心驱动
- AI光模块爆发：1.6T需求2026年800—2500万只，单模块InP用量提升300%。
- 国产替代：InP外延/芯片国产化率从5%→30%+（2028年）。
- 产品升级：400G→800G→1.6T，单价+毛利持续上行。
3. 风险提示
- 铟价波动：铟占InP成本≈60%，价格上行挤压利润。
- 良率/产能爬坡：6英寸良率与扩产不及预期。
- 竞争加剧：光迅、长光华芯、云南锗业加速追赶。
- 硅光替代：长期硅光技术可能分流部分低端市场。
五、核心结论
三安光电是AI光芯片周期最确定、最稀缺的InP全产业链标的：
- 短期（1年）：400G/800G EML放量，业绩高增、毛利率修复。
- 中期（2—3年）：1.6T EML量产+6英寸产能释放，跻身全球InP三强。
- 长期：依托IDM与技术壁垒，深度受益AI算力+国产替代双红利。
公司磷化铟（InP）外延生长、芯片制造及封测工艺国内领先，已具备量产6吋InP光芯片的工艺能力，未来将结合市场、客户情况推动InP光芯片向大尺寸发展。公司光技术产能2,750片/月，已将核心工艺环节外延扩产至近6,000片/月。
