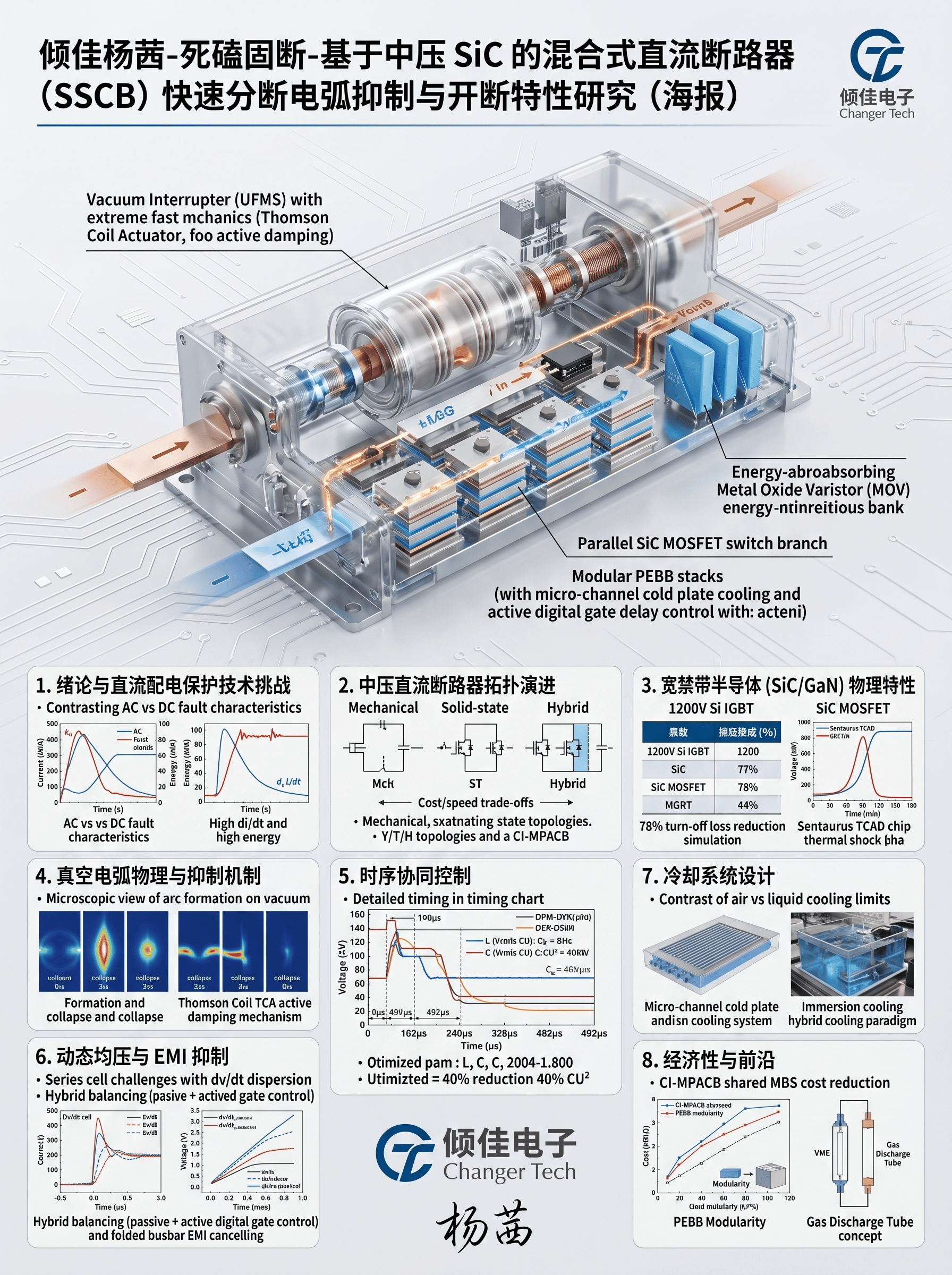

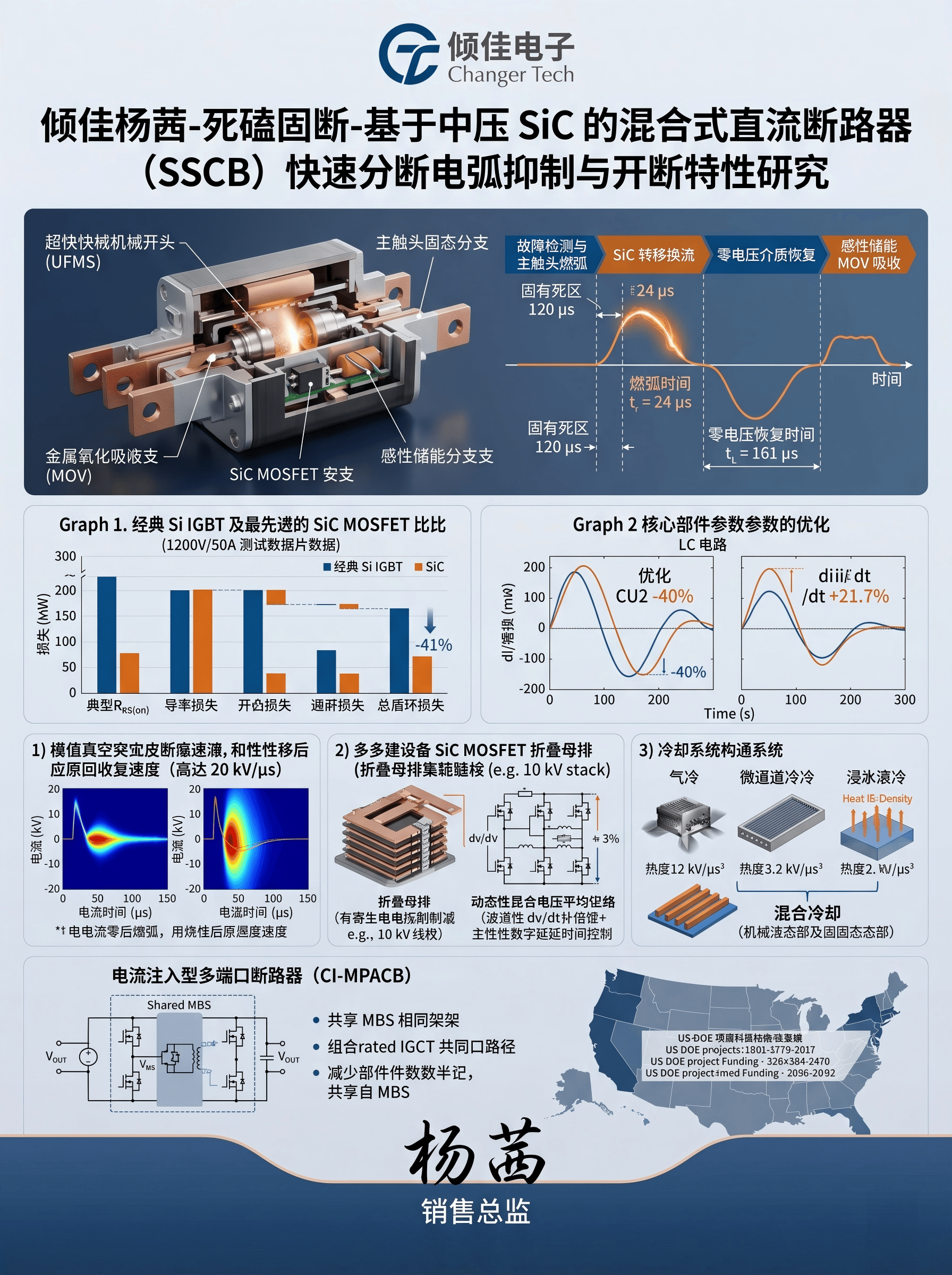

1. 绪论与直流配电保护的技术挑战

在全球能源结构向高比例可再生能源、分布式电源及高度电气化交通转型的宏观背景下，直流（DC）输配电技术正迎来历史性的复兴与技术迭代。相较于传统的交流（AC）系统，中压直流（MVDC）与高压直流（HVDC）系统在提升线路传输容量、降低长距离输电损耗、隔离非同步电网以及无缝接入光伏储能等直流源荷方面展现出了固有的物理优势。然而，直流系统在故障保护领域面临着极其严峻的工程与物理挑战。由于直流电网缺乏交流系统特有的电压与电流自然过零点，且系统中存在大量低阻抗的电压源换流器（VSC）电容，一旦发生极间或单极接地短路故障，故障电流在极低阻尼系数的推动下以上升率极高的状态（通常可达 20 A/μs 至数百安培每微秒）急剧攀升 。

在早期的直流工程实践中（如舟山 5 端 ±200 kV/400 MW 及南澳 3 端多端柔性直流系统），采用的断路器主要依赖于复杂的无源振荡电路或多级半导体直接串联，这导致单台设备的制造成本高达 800 至 1000 万美元，且体积庞大，难以进行大规模推广 。传统的纯机械式直流断路器（MCB）虽具有极低的稳态导通损耗，但其依赖庞大的无源谐振网络制造人工过零点，毫秒级的动作时间难以满足高能直流系统对微秒级保护的要求，且在此期间系统母线电压将发生灾难性跌落 。另一方面，纯固态直流断路器（SSCB）虽然能够实现微秒级乃至纳秒级的极速分断，但其主干路在稳态运行中由于半导体器件不可避免的导通压降，会产生巨大的导通损耗。这不仅极大地降低了系统的能量传输效率，更使得热管理系统的设计陷入绝境 。

为了调和稳态低损耗与瞬态快分断之间的绝对矛盾，混合式直流断路器（HDCCB）应运而生。该架构通过并联极低导通电阻的机械开关分支与极高开断速度的固态开关分支，在时间与空间维度上解耦了导通与分断任务 。近年来，以碳化硅（SiC）为代表的宽禁带半导体技术的突破，为中压混合式直流断路器注入了革命性的动力。SiC 功率器件以其极低的寄生电感、超快的开关速度、高达硅材料十倍的击穿场强以及卓越的高温运行稳定性，彻底重塑了固态分支的设计范式 。深入探讨基于中压 SiC 的混合式直流断路器在快速分断过程中的电弧物理抑制机制、多器件串联的时序协同、动态均压及电磁干扰（EMI）控制，以及极端热流密度下的冷却技术，对于构建下一代高可靠性、高功率密度的直流保护体系具有极其关键的科学价值。

2. 中压直流断路器拓扑结构的演进与系统分析

混合式直流断路器的核心物理架构通常建立在三条并联的电气支路之上：主导通支路（由超快速机械开关 UFMS 构成）、转移换流支路（基于 SiC MOSFET 或其他半导体器件的固态开关网络）以及能量吸收支路（主要为金属氧化物避雷器 MOV）。在拓扑结构的演进过程中，工程界不断尝试在响应速度、元器件成本与系统灵活性之间寻找帕累托最优解。

2.1 传统机械、固态与混合拓扑的技术边界

在稳态运行工况下，混合式直流断路器超过 99.9% 的系统负荷电流通过主导通支路流经低阻抗的机械触头，从而将整个设备的导通损耗降至最低 。这种设计从根本上规避了纯固态断路器必须时刻忍受的半导体正向压降损耗。当控制系统检测到短路故障并发出脱扣指令时，换流逻辑被激活。主机械开关的触头在电磁斥力机构的驱动下开始分离并拉起初始电弧，同时转移换流支路的 SiC 开关矩阵导通，利用电弧电压将电流强迫换流至固态支路 。在此期间，机械开关继续运动直至触头间距达到足以承受瞬态恢复电压（TRV）的安全绝缘距离，随后固态支路关断，感性储能被 MOV 吸收钳位，完成最终开断 。

相较于 1994 年出现的 400 V 级别早期混合直流断路器雏形，现代中压 SiC 混合拓扑面临的电流与电压应力呈指数级上升 。为了适应 10 kV 至 35 kV 的配电网需求，研究人员提出了多种模块化与特殊功能的拓扑变体，包括 T 型、Y 型以及 H 型多端口固态开关架构，这些拓扑不仅有效提升了故障电流的阻断速度，更确保了直流微电网在遭遇负载剧烈波动或逆变器侧故障时的整体电能质量稳定性 。

2.2 级进式开关控制与特殊换流回路设计

为了突破被动依赖电弧电压换流的性能极限，基于宽禁带器件的混合拓扑逐步引入了主动电流注入与精密波形控制技术。其中，级进式开关（Progressively Switched）技术利用 SiC 极低的寄生电感和纳秒级响应能力，在机械开关分离序列期间对转移支路执行微秒级的动态脉宽调制（PWM）控制。这一策略动态调节了机械断口两端的电位差，避免了电流瞬间切断引发的灾难性浪涌过电压，同时在机械触头完全拉开前提前实现了对短路电流峰值的钳制（Current Limiting），从物理层面上抑制了强电弧的形成 。

针对辅助储能和换流触发电路的冗余问题，有研究提出了一种基于不相等匝数比（如 2:1）耦合电感的换流拓扑。传统设计通常要求换流辅助电容充电至系统输入母线电压的两倍以产生足够的反向注入电流；而在该耦合电感拓扑中，2:1 的匝数比通过巧妙的 LC 网络变压效应，使得辅助电容仅需充电至与系统母线电压（Vg）同等的电位即可满足峰值注入需求。这不仅降低了对辅助电容器件耐压等级的要求，也省去了复杂的升压充电电路，极大提升了装置的稳态效率与空间紧凑度 。

对于环网或多端柔性直流输电系统，若在每个端口部署完整的组合式断路器，数以百计的高压硅基或碳化硅器件将带来不可承受的造价 。为此，电流注入型多端口断路器（CI-MPACB）架构被提出。该拓扑令多条线路共享一个主断路器部分（MBS），并通过多组预充电容、谐振电感与集成门极换流晶闸管（IGCT）构成反向电流发生器。故障时，系统将振幅逐周波放大的谐振电流精准注入故障支路，制造人工过零点。CI-MPACB 彻底解决了纯固态主断路器在正常运行时需长期承受系统对地高压的可靠性顽疾，并通过多约束参数优化实现了体积与成本的双重缩减 。

2.3 固态断路器的商业化演进：从 E-Fuse 到电力电子积木

伴随硬件架构的成熟，数字电路断路器的商业化进程正在加速。例如，Atom Power 研发了世界上首款获得 UL 认证的基于 SiC 器件的商用数字固态断路器，而 Schaltbau 集团则致力于将其模块化方案推向对供电连续性要求极高的基础设施领域 。此外，在中低压直流系统内，基于 SiC 的电子熔断器（E-Fuse）已开始取代传统高压熔断器和热磁断路器。与传统熔丝一旦熔断即需人工更换且存在明显性能衰减不同，SiC E-Fuse 不受机械振动、冲击或跌落的影响，不仅能实现微秒级的短路电流切断并抑制电压过冲，且具备高度可编程的时间-电流跳闸曲线（Configurable time-current trip behavior），在完全无外露电弧的前提下实现毫秒级自复位，极大降低了系统的运维停机时间与弧闪伤害风险 。

3. 宽禁带半导体 (SiC/GaN) 的物理特性与损耗机理

由单纯的电磁物理隔离向半导体电子辅助换流的演变中，半导体材料的固有物理属性决定了整个断路器系统的性能天花板。碳化硅（4H-SiC）材料具有优于传统硅（Si）约十倍的临界击穿场强（Ec≈3 MV/cm）、高出两倍的电子饱和漂移速度以及三倍于硅的热导率。这些底层的晶体学优势使得 SiC 能够支撑设计出漂移区更薄、掺杂浓度更高的功率器件，从而在保证超高阻断电压的同时，维持极低的比导通电阻（RDS(on)）。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！

倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！

倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

3.1 半导体开关损耗特性的多维对比

在高压大电流断路操作中，传统的硅基 IGBT 因其双极型器件属性，存在显著的少数载流子电荷存储效应。在器件接收关断指令后，基区内积累的少数载流子必须通过复合过程逐渐消散，从而在外部波形上表现出严重的“拖尾电流（Tail Current）”。在感性负载强迫关断时，拖尾电流与瞬间建立的极高 VCE 恢复电压相互交叠，引发灾难性的巨大关断损耗，这也是硅基 固断SSCB 难以突破开关频率与热耗散瓶颈的根本原因 。

相比之下，SiC MOSFET 作为单极型多子器件，从物理机制上彻底根除了拖尾电流现象。以下表格定量对比了先进的 1200V 等级 SiC MOSFET 与同级别 Si IGBT 的功率损耗分布特征：

值得注意的是，在驱动侧，由于 SiC MOSFET 具有明显更低的栅极电荷（Qg）与输入寄生电容，其在极高频脉冲响应工况下所需的驱动功率大幅降低，这进一步减轻了驱动芯片的供电与散热负担 。在涉及三相逆变或高频转换的实验研究中，采用 SiC-IGBT 替代传统 Si-IGBT，系统整体能量转换效率可从 86% 直接跃升至 92% 左右 。

虽然氮化镓（GaN）高电子迁移率晶体管（HEMT）在降低导通电阻与缩短关断时间方面表现出较 SiC 更激进的潜力，甚至有研究使用 GaN-HEMT 组合在仿真中实现了比 SiC-MESFET 快 50% 以上的故障清除速度（清除时间仅为 2.2 ms 至 2 ms），但受限于材料生长工艺和垂直结构设计的挑战，目前的 GaN 基断路器产品仍停留在低压微功率区间（大多最高只支持 600 V 和 45 A），距离中高压系统的兆瓦级应用仍有相当长的技术鸿沟 。

3.2 极端短路开断下的热极限与器件缩放

为了精确评估 SiC 在混合断路器主开断回路中的极限耐受能力，研究人员利用 Sentaurus TCAD 对一个 10 kV、12 kA 的中压直流系统进行了深度的混合模式物理仿真。通过将针对实验数据校准的 22 kV 4H-SiC PT-IGBT 物理模型嵌入系统级仿真，并进行涵盖杂散电感、栅极电阻与芯片面积的参数扫描，得出了深刻的工程指导结论 。

在系统寄生杂散电感为 50 nH、栅极限流电阻为 0.30 的边界条件下，仅仅依赖单片面积为 100 cm2 的 22 kV SiC 器件，就成功实现了对 12 kA 剧烈短路电流的阻断。在该次操作中，器件集电极的峰值电压瞬间飙升至 18.4 kV，整个高能电磁区间持续了约 1 μs。更令人瞩目的是，由于 SiC 材料的高热容与高导热性，在此极限冲击下器件内部的峰值结温上升幅度依然微乎其微 。

考虑到大规模商业应用必须大幅削减晶圆使用面积以降低成本，研究团队将芯片有源区面积从 100 cm2 急剧缩减至 15∼20 cm2。这种物理缩放直接导致流经晶圆的电流密度从常规水平激增至 600∼800 A/cm2。即便面对如此严苛的热流冲击，仿真结果证实其峰值器件温度依然被可靠地遏制在 500∼800 K 这一区间内——这恰好处于长期保证栅极氧化物不发生不可逆退化和击穿的合理安全极限之内 。作为对比，在同样的 15 kV 电压等级变体模型中，如果选用较低耐压的器件，则必须强制增加栅极驱动电阻以显著放慢开关速度（从而避免超越额定耐压的 L⋅di/dt 电压尖峰），但这将不可避免地导致开关动态损耗成倍增加，急剧压缩了器件的热安全裕度。这说明基于 SiC 构建的极简高压架构，通过省去传统所需的大量并联缓冲器网络，极大地精简了系统的冗余度 。

针对更高的电压等级（如 1700 V 及以上），随着漂移区厚度的必然增加以承受更高的阻断电场，器件的比导通电阻不可避免地增大。这导致在过载或大电流测试中，厚片 SiC 的导通损耗较 1200 V 等级有所恶化，表现出强烈的正温度系数效应。然而，有前瞻性实验表明，如果将架构中的 SiC MOSFET 替换为常通型（Normally-ON）SiC JFET，在特定的门极偏置与最大直流测试电流下，系统导通损耗可再压低约 22%，不仅在发生驱动控制源灾难性掉电时能维持电网的贯通保护，更能使得散热器的重量和体积大举缩减 。

4. 快速分断下的真空电弧物理学与抑制机制

电弧的产生、游离与最终熄灭，构成了混合直流断路器物理行为的核心基带。在交流系统中，电流每半个工频周期自然过零一次，电弧在此瞬间因能量来源匮乏而轻易熄灭；但在直流系统中，纯机械开关分离后，恒定输出的电流会维持高达 19,000 摄氏度（约为太阳表面温度三倍）的持续电弧，造成严重的电弧闪爆（Arc Flash）与设备熔毁 。混合式断路器的巧妙之处在于，“引弧”反而成为了驱动电流换向的不可或缺的物理引擎。

4.1 真空电弧的微观生成与等离子体坍缩

中压直流混合断路器广泛采用真空灭弧室（Vacuum Interrupter, VI）作为机械主开关的载体。真空环境（气压维持在 1.3×10−4 至 1.3×10−5 Pa 极低水平）中不存在传统空气或 SF6 分子可供游离，其特殊的起弧与灭弧机制深刻影响着断路器的动作时序 。

当动静触头在短路大电流的贯穿下由于外部斥力刚刚分离时，微观接触面积剧烈缩小，收缩电阻呈指数级上升。这种瞬态焦耳热导致触头表面的微凸起发生熔融甚至爆炸性汽化。与此同时，断口极小的间距产生极高的局部电场强度，引发场致电子发射，击穿真空间隙。汽化的金属原子被高速电子流撞击发生电离，形成了完全由接触面金属蒸汽支撑的真空电弧等离子体通道 。

与利用六氟化硫（SF6）气体的机械开关相比，SF6 虽然依靠强烈的电负性分子能够构建极高的初始电弧电压以促进换流，但其机械运动质量庞大、动作时间极其迟缓，完全无法满足柔性直流多端（MTDC）系统对毫秒乃至微秒级保护速度的严苛要求，且在全球减碳政策下正面临逐步被淘汰的环保困境 。真空灭弧室则表现出无可比拟的瞬态介电恢复优势。一旦并联的 SiC 固态开关被触发，且由于换流回路的作用使得流经真空断口的电流被强行拖拽至过零点，由于真空中不含任何可被残余热量二次电离的气体分子，那些失去了驱动电势的金属等离子体将以声速向四周的金属屏蔽罩（Metal Shield）扩散并在其表面极速冷凝。仅仅在电流过零后的几个微秒之内，极间间隙就能以高达 20 kV/μs 的极高速度重塑其介电强度，确保电弧在第一次跨越零点时即被彻底掐断而绝无重燃之可能 。

4.2 强迫换流驱动与机械操作机构的协同

要使系统电流从近乎零阻抗的机械触头成功向具有一定门限电压的固态转移支路过渡，必须依赖触头拉开瞬间建立的电弧电压（Arc Voltage）作为换流的源动力。根据基尔霍夫电压定律（KVL），主回路电流衰减并转移的速率受到驱动电势 U=Uarc−Usic 的主导（其中 Usic 为 SiC 晶体管的导通压降，通常在 1∼3 V）。

研究表明，电弧电压的积累速度与幅值，同触头的机械拉开速度存在强烈的非线性正相关性。若将触头的开距速度由传统的 6 m/s 飙升至 21 m/s，电弧电压将在极短时间内突破 12 V 的阈值，不仅加速了换流进程，更有效规避了因建压缓慢而导致的换流失败与烧蚀 。为此，现代中压断路器普遍放弃了传统的弹簧操动机构，转而采用基于电磁感应斥力原理的 Thomson 线圈执行器（Thomson Coil Actuator, TCA）或高加速度直线电机。这些超快速驱动装置能够在极短的固有物理死区（通常为 120 μs 左右）内将触头加速至分离阈值 。

然而，极高速度的机械冲击会引发剧烈的触头弹跳，导致电弧反复重燃，严重威胁绝缘寿命。为了解决这一矛盾，研发人员引入了主动阻尼控制技术（Active Damping）。在超快速机械开关（UFMS）完成极限加速并逼近最大开距行程终点时，系统通过反向电磁力或液压阻尼吸收多余的瞬态动能，确保触头在极限速度下平稳制动而不发生反弹，为 SiC 回路的安全截流提供了稳定的外部物理环境 。

5. 时序协同控制策略与换流数学模型

混合直流断路器的绝妙之处，在于通过极高精度的时序协同逻辑，将微秒级别的半导体电子雪崩现象与毫秒级别的宏观机械运动完美耦合在一起。多参数的数学优化（Multi-parameter Optimizations）是决定系统技术经济指标的关键 。

5.1 微秒级协调控制时序链的精密解构

根据一份对 10 kV 船舶级高频混合直流限流断路器（HDCCLCB）的时域分析研究，一次完美的故障隔离序列被严格拆解为以下精密嵌套的相位 ：

5.2 换流回路的非线性微分方程与多目标优化

上述时序链条中，如何分配燃弧时间、以及选取最优的限流换流电感（L）与电容（C）容量，构成了高度非线性耦合的系统。换流瞬间的反向电流注入，其物理过程受控于经典的二阶线性常微分方程：

Lcdt2d2i+Rcdtdi+Cc1i=0

外加初始条件 i(0+)=0 且电容初始电压 u(0+)=U0 。

如果电容取值过大，系统成本将成倍飙升；若预充电压过高，则需增设昂贵的高压充电基站；若换流电感极小，反向注入电流的上升率（di/dt）极易突破晶闸管或 SiC 器件的耐受极限（通常工程红线要求 di/dt≤220 A/μs）。

为了破除这一物理掣肘，研究者利用枚举算法对核心元件进行大规模寻优。将辅助换流电容的枚举范围设定为 0.8 至 3.2 mF，限流电感设定为 5.5 至 9.5 μH，并以“单位电容储能代价下的最大临界击穿绝缘电压”作为宏观目标函数。优化结果极具震撼力：系统燃弧时间从初始粗放设计的 70 μs 被大幅压缩压缩至 24 μs，零电压恢复时间定格在 161 μs。在最终性能对决中，相较于初步设计方案，优化后的电容电压平方项 CU2（即储能核心表征）被暴力削减了 40%（从 1620 J 降至 972 J）；而反向电流注入斜率 di/dt 则安全提升了 21.7%（从 120 A/μs 跃升至 146 A/μs）。这一全局优化不仅在纯数学维度上推演了时序的紧凑化可行性，更在工程物理范畴内为换流回路电容器组的剧烈“瘦身”提供了无可辩驳的证据支撑。

6. 多器件串并联的动态均压、寄生效应与 EMI 抑制

尽管超高压的单片 SiC 器件正在极少量实验室中验证，但为了应对当前 10kV 甚至 35kV 以上的中远距离配电需求，通过串联多颗 1200V 至 3300V 等级的商用 SiC MOSFET 依然是当下最具成本效益与可扩展性的技术路线 。然而，在多模块串并联的高耸架构下，动态换流瞬间的极度电压不平衡以及相伴相生的恶劣电磁干扰（EMI），构成了悬在工程师头顶的达摩克利斯之剑 。

6.1 纳秒级高 dv/dt 诱发的级联雪崩风险

SiC 晶体令人惊叹的开关速度，赋予了混合断路器极限反应能力，但也释放出了高达 100 kV/μs 的瞬态电压上升率（dv/dt）和超过 220 A/μs 的剧烈电流斜坡（di/dt）。在这极度压缩的百纳秒级开关时间窗口内，即使是由同一条晶圆流水线制造的 SiC MOSFET，其内部本征米勒电容（Cgd）与输入电容（Ciss）的微米级离散差异，也会在庞大的系统电压宏观作用下被指数级放大 。这种微弱的不对称性导致在集体接收关断指令时，部分器件先于其他串联同伴提早数纳秒进入完全阻断状态。这犹如大坝突然有一角率先合闸，导致该枚器件在极短时间内承受远超其额定耐压上限的极限瞬态电应力，从而引发过压击穿。一旦单点失效，雪崩效应将瞬间席卷并摧毁整个价值连城的固态开关矩阵。

在此前的探索中，业界普遍采用类似电源侧（Power-Side）的阻容吸收（RC Snubber）或齐纳二极管钳位来硬性压制峰值尖峰。此类无源均压技术虽然逻辑简单，但被动元件难以实现纳秒级的高频精准匹配，往往不仅无法根治失衡，反而引入了极为可观的附加开关损耗，甚至严重拖慢了本应极速的分断响应，增加了断路器的冷却体积 。

6.2 驱动与电源混合均压的前沿解法

随着电力电子控制理论的深化，目前的顶尖设计开始抛弃纯粹的强阻尼吸收，转向“微扰无源补偿与有源门极数字闭环控制”相融合的混合型均压对策（Hybrid Voltage Balancing Approach） ：

极微量无源 dv/dt 补偿：研究证实，造成 dv/dt 差异的元凶在于模块内部的非均匀寄生电容。通过高频阻抗分析仪提取失衡分布图后，在设计层面上并联容值极其微小（通常不到 100 pF）的外部补偿电容。由于补偿值极小，这不仅在物理上熨平了内部容性差异，且几乎完全不会恶化整体系统的正常开关导通损耗 。

有源数字闭环延迟修正：在每个 SiC MOSFET 的驱动级加装微型漏源极电压（VDS）梯度侦测电路。由于高速交流电流的存在可能干扰信号，控制器利用精密算法对每个器件的响应时间进行实时数字排序，进而对下发的纳秒级栅极脉冲时间沿进行主动反向微调（Delay Time Control）。更有突破性的是，该逻辑加入了特制的体二极管（Body-diode）状态感知程序：当监测到体二极管处于反向恢复的脆弱区间时，控制环路会自动临时挂起时序调整动作，防止因错误反馈导致环路自激振荡崩溃 。

大量在 10 kV 直流实验平台上的严苛测试确凿地证明：在采用这种双管齐下的混合策略后，无论是处于晶体管有源区强迫关断阶段，还是处于体二极管被动续流阶段，其各阶层器件间的电压偏离幅度均被极其精准地束缚在 3% 以内，从根本上锁死了级联雪崩现象的可能 。此外，还有学者提出了一种常通型 JFET 与常关型 MOSFET 的创新型“超级级联（Super-cascode）”电路复合结构，利用 JFET 分担高压应力而由 MOSFET 进行高速驱动，进一步削弱了系统整体暴露于高压环境下的寄生电容效应并极大降低了高频开关损耗 。

6.3 寄生电感对消与抗电磁干扰（EMI）设计

在拥有巨大变化率 di/dt 的系统中，除了静电容挑战外，系统管脚与主引线架构中自带的寄生电感（即便通常仅在 30∼50 nH 级别）成为了产生恶性电磁干扰（EMI）发射与振荡振铃（Voltage Ringing）的核心罪魁 。在瞬时关断期间，V=L⋅dtdi 的物理法则意味着极小的电感也能激发几千伏的瞬态过压。高频震荡衍生出的强共模（CM）电流极易通过原本用于绝缘的隔离电源变压器寄生电容倒灌，摧毁控制核心的逻辑芯片，使得门极驱动器发生致命的误触发行为 。

抗衡这种电磁风暴的最有效手段是对系统空间磁链分布进行外科手术式的重构。前沿的中压固态设备广泛引入了“折叠母排（Folded Structure）”物理设计。它强制所有承载高能突变电流的正向与反向导体在空间上处于高度平行且彼此贴近的几何位置；依据安培环路定律，正向与反向急剧变化的电流在邻近空间激发出相位完全相反的强磁场，二者发生强烈的磁场对消干涉。实验验证显示，该结构能将原先 29 μH 的系统宏观等效电感大幅砍降至 15 μH 以下 。然而，这种过度对消同时也会导致断路器对外界冲击能量的吸收缓冲能力下降近 50%，迫使工程师在系统中不得不极其谨慎地重新植入专属的高频抗扰限流电感，或采用昂贵的双重隔离式（Double-isolated）电源架构，彻底切断共模电流在逻辑驱动控制板中的传播路径，以达成断流能力与绝缘安全的微妙平衡 。

7. 极限热流密度下的热动力学与冷却系统设计

中压直流混合断路器作为保护枢纽，在其实际工业生命周期内往往被要求安装在狭小逼仄、且与其他大功率变流器高度集成的受限空间内。由于需要承接高达兆瓦甚至吉瓦级的瞬间穿越短路能量流，加之模块高频密集串联，尽管基于 SiC 的技术已经极大地降低了单体器件的稳态导通功率损耗，但当系统容积不断缩小时，局部的热流密度（Heat Flux Density）依然在以极快速度攀升，对冷却介质与热散逸系统提出了极不妥协的要求。

7.1 空冷系统的极限阈值与瓶颈显现

传统的风冷架构（Air Cooling）利用挤压成型的铝合金或高导热铜材制造密集鳍片式散热器，并辅以机房精密空调（CRAC）通过强制对流将热量剥离。由于其系统构建极其简单、建设与运维成本低廉，且完全没有冷却液泄漏导致的短路隐患，其被广泛用于额定载流量较低或发热不连续的低压轻载保护装置中 。

然而，空气的比热容极其微薄。随着晶体管工艺制程的演进和密集并联的需求，半导体核心发热区域的功率密度骤增。根据《应用热能工程》等前沿学术调研，面对微处理器级别芯片的并行运算，超过 280 W 的微环境热设计功耗已开始实质性击穿空气冷却的物理散热上限；而至 2025 年前后，部分尖端高密度硅基组件的局部发热点甚至突破 700 W，空气即使在风机狂啸下也难以带走囤积的热量，导致结温轻易冲破物理击穿红线 。对于肩负强迫换流和大量过载吸收任务的 10 kV/35 kV 固态开关阵列而言，单靠空气已完全无法胜任这等规模的突发性深层热负荷剥离。

7.2 高能液冷革命与未来混合热管理范式

为了攻克这一高耸的“热墙”，拥有极大热导率与巨大蒸发比潜热潜力的液体介质成为了拯救极限功率密度的唯一解药。相较于风冷，液冷（Liquid Cooling）系统的物理工作包络面（Working Envelope）被极大压缩，它能够深入极其狭窄的半导体内部直接开展热交换作业。目前在中压大容量固态冷却领域主要延伸出两条清晰的技术脉络 ：

直接芯片级冷板冷却（Direct-to-Chip Cooling） ：在此架构下，高导热系数材料加工而成的微通道金属冷板紧密贴合在串联 SiC MOSFET 或多芯片模块（MCM）的最热接触面上。去离子水或专用的乙二醇防冻冷却液在泵的驱动下穿梭于细如发丝的微槽内部，源源不断地带走由于高压短路开断或常态传导引发的焦耳热。由于液体冷却系统赋予了控制人员自由调节入口介质温度与循环流速的权力，它能极度敏锐地响应极其短促的温度尖峰，确保器件在受到严重电气冲击时不会因为局部热斑（Hotspot）的产生而触发热失控雪崩 。

浸没式全氟液冷却（Immersion Cooling） ：原本多见于深度学习超算与数字货币矿机领域的极限冷却技术，正逐步进入高压特种配电行业视野。在环境极其恶劣的矿井、离岸深海钻井平台或是空间寸土寸金的海军舰艇内，将包含多组高压晶体管及门极驱动芯片的换流支路总成完整地浸泡在具备绝佳介电强度（防击穿）的非导电氟化液槽中。由于冷却液直接填满了全部物理空隙，极大地杜绝了外部具有腐蚀性的空气侵入可能，不仅达成了令人震撼的热散逸速度（浸没冷却通常被认为效能是空气的 3000 倍），更通过介质隔离断绝了产生电弧外泄引发火灾的最后一点空间风险 。

鉴于经济性、设施成熟度及极高密度的妥协平衡，未来的中压大型数据中心与电网集线器冷却方案，已确认将迈入由气液共存的“混合冷却（Hybrid Cooling）”时代 。即在发热极其剧烈的 SiC 固态转移换流阀与高压驱动回路上采用闭环直接液冷或局部浸没系统；而对于原本导通内阻极小、发热甚微的主回路机械快速开关本体，则继续沿用成本低廉的强制空气循环。这种冷热有别、量体裁衣的设计，完美统筹了热阻控制、空间利用率以及高昂的系统生命周期资本支出 。

除此之外，航天航空及极地探索领域还提出了基于深低温（Cryogenic Technique）概念的混合型直流断路器探索。它创造性地利用液氮等低温工质同时冷却新型的机械接触器和采用超导材料构建的辅助支路。在接近绝对零度的超低温区间，导体的电阻率急剧坍塌逼近零点，从物理本源上彻底斩断了焦耳热的源头，为未来巨型低损耗飞行器直流母线保护提供了科幻般的终极构想 。

8. 经济性、模块化演进与多端口拓扑的前沿探索

当前，阻碍基于 SiC 的混合式直流断路器在国家级宏观配电网中全面铺开的终极障碍，已不再是单纯的技术封锁，而是居高不下的综合造价、极度缺乏的长周期工程耐久性记录，以及尚未完全建立的统一测试标准 。面对动辄单台超百万美元且设计定型后难以灵活扩展的固有缺陷，学术前沿及全球工业巨头正从架构拓扑层面发起颠覆性的经济与模式改革。

8.1 降本拓扑：电流注入多端口技术与晶闸管复兴

针对多端直流（MTDC）网络或具有多个并联高压电源及多条长距离输电线缆的大型换流站，如果仍沿用传统的纯组合式直流断路器思路，为每一条网际分支路单独配置庞大且造价高昂的包含上百颗绝缘栅双极型晶体管的主断路器部件，其经济账本将彻底破产。为了化解这一死局，一种革命性的基于电流注入型多端口断路器（CI-MPACB）机制逐渐成熟 。

该架构创造性地打破了“一树一桩”的禁锢，让众多分支线路共用一套处于非导通冷备用状态的主干短路切断模块（Main Breaking Section, MBS）。当任意支路发生短路故障时，MBS 被迅速接入该支路并激发其内部的预充电感-电容谐振核心。该核心像一台高频振荡波发射器，将极高频率且振幅不断放大的反向谐振电流强制注入故障线路，人为生硬地叠加并制造出足以让电弧熄灭的电流过零点。CI-MPACB 一举斩断了昂贵的固态主开关长年累月带电承受高压电应力的“折寿”厄运。同时，研究人员对多目标的预充电压边界、谐振电感进行了高度优化的拓扑降维，不再迷信于纯粹的全控型（如 IGBT 或全 SiC）架构，转而使用价格极为低廉且在吸收浪涌过电流冲击方面具有绝对统治力的集成门极换流晶闸管（IGCT）作为谐振注入通路的核心阀门，使得整个装置的空间更加紧凑，将多端系统整体的建造成本以倍数级别暴降 。

8.2 从 PEBB 积木模块化到气体放电管黑科技的混合进化

在系统部署维度上，固态开关正在向类似搭积木般的“模块化电力电子构建块（Power Electronics Building Block, PEBB）”转型。采用标准化的 SiC MOSFET PEBB 单元组装中低压直流断路器，不仅在故障检修时可以实现“坏哪换哪”的热插拔效率，更重要的是，系统集成商可以通过简单地在垂直面上串联新增模块以适配从 10 kV 乃至攀升至更高电压的需求，或在水平面上并联增发以处理更大的通流能力，实现了研发、测试与现场应用高度脱钩的设计自由 。

在突破物理禁锢的跨界探索中，美国能源部高级研究计划局（ARPA-E）通过拨付数以百万美元计的专项经费，极大地催化了中压直流保护的技术树繁衍。不仅 Eaton 等工业巨擘分别获得了 370 万及 440 万美元资助用于研发可自由缩放的超高能效基于真空超快速动作机构加新型瞬态注入技术的 SiC 智能混合开关 ；通用电气（GE Global Research）更是获得了高达 435 万美元的重点支持，以研发一种惊世骇俗的“内联型气体放电管（Gas Discharge Tube）中压直流断路器”。这种神奇的真空管路抛弃了任何沉重、容易疲劳断裂的金属机械位移运动，直接通过将密闭的腔室特种气体在呈现超高绝缘强度的惰性常态，与极短时间内被激发为拥有堪比超导体极低导电率的高密度等离子体状态之间发生电磁跃迁来实现通断。如果未来这种无运动部件且不存在机械损耗的气体管能与超低损耗的 SiC 固态辅助换流吸收器件完美捏合，必将诞生一种横扫当下的零损耗、零磨损“终极气态-固态混合”断路新物种 。

9. 总结

在全球电气化网络从传统的交流统治体系向低碳柔性的直流系统深度交融的过程中，基于中压 SiC 的混合式直流断路器（HDCCB）以其独特的物理架构，在消除纯机械慢速动作与化解纯固态高昂热损耗的百年博弈中，展现出了决定性的技术统治力。通过对开断特性、电弧抑制机制及系统热电耦合响应的深潜式剖析，可以得出以下核心结论：

第一，混合式直流断路器不仅是一场材料革命，更是对百年来“切除电弧以断电”常识的颠覆。它通过微秒级精度的协同动作时序，化敌为友地利用机械真空触头极短时间（例如被极端压缩至 24 μs）内分离产生的那 12 V 左右的微弱电弧电压作为驱动源力，强行将如洪水般失控的短路电流驱赶入固态转移通道。由于剥夺了电离金属蒸汽维持下去所需的持续能量注入，真空间隙凭借惊人的扩散凝结速度瞬间恢复绝缘屏障，实现了近乎“无弧（Arc-less）”的清洁隔离。结合级进式数字控制与 Thomson 线圈上的主动制动阻尼，系统成功消灭了燃弧烧蚀和灾难性的介电重燃。

第二，以 4H-SiC 为核心构建的固态转移支路，彻底打破了硅基 IGBT 难以逾越的开关频段与拖尾能耗魔咒。在 1200 V 至 22 kV 的广阔光谱内，单极型导电器件将开断瞬间的能量损耗硬生生斩落近 78%。其极强的导热属性更是让极其狭小的芯片（15∼20 cm2）能在短时间内抵御飙升至 800 A/cm2 且逼近 800 K 热极限的灭顶冲击，让原先繁冗不堪的多重并联缓冲电路成为了历史。

第三，在面向 10 kV 至更高级别的串并联阵列工程化落地中，为了驯服因高达 100 kV/μs 的极限电压上升率引发的雪崩失衡与高频寄生电磁干扰风暴，工程师们抛弃了粗暴低效的被动强阻尼，转向利用几皮法的无源 dv/dt 补偿搭配纳秒级数字闭环动态延迟调节的“混合均压技术”，并将系统线路空间扭曲为消除磁场的“折叠式母排”结构。

展望未来，尽管基于 SiC 的中压 HDCCB 目前仍需面对大规模商业验证以及严酷的经济性考量，但随着微通道冷板直接冷却、深层介电液浸没式全维冷却技术的成熟下放，兼具浪涌优势的晶闸管（IGCT）与低损耗 SiC 复合的多端口电流注入（CI-MPACB）网络拓扑的崛起，乃至基于无机械位移的气体放电管量子级跳变的突破，基于宽禁带半导体的混合式直流断路器，已无可阻挡地成为守卫并塑造未来百万兆瓦级零碳强韧直流电网的心脏基石。
