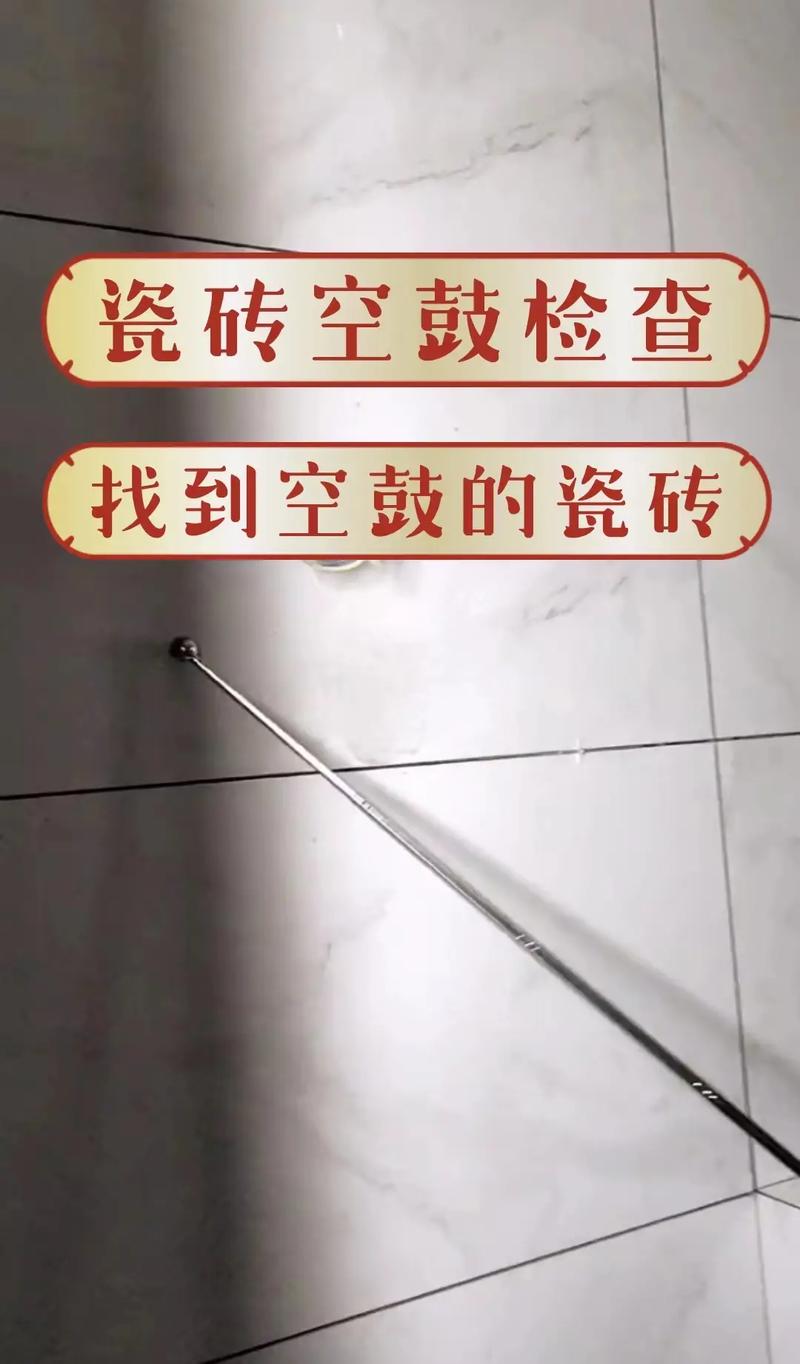

装修过的人都知道，瓷砖贴完后的验收环节，工长或者监理都会拿个小锤子，在瓷砖上“咚咚咚”敲一遍。听到清脆的声音，脸色一沉；听到沉闷的声音，点点头过去。
这个动作，就是检查空鼓。

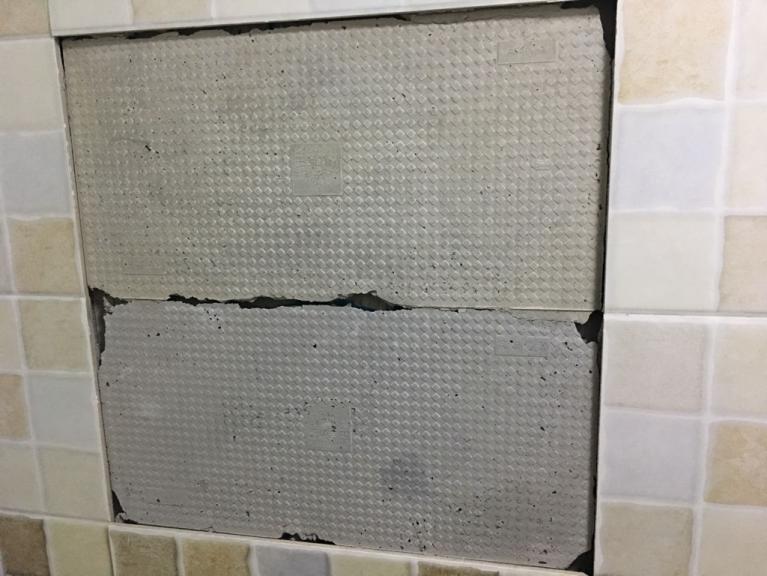

空鼓是啥？说白了就是瓷砖和墙面、地面之间没贴实，中间留了个空腔。别看就这么个小空隙，后患可大了——时间长了，空鼓的地方瓷砖会松动、开裂，甚至整块掉下来。掉在地上砸坏地板还算轻的，要是从墙上掉下来砸到人，那可不是闹着玩的。

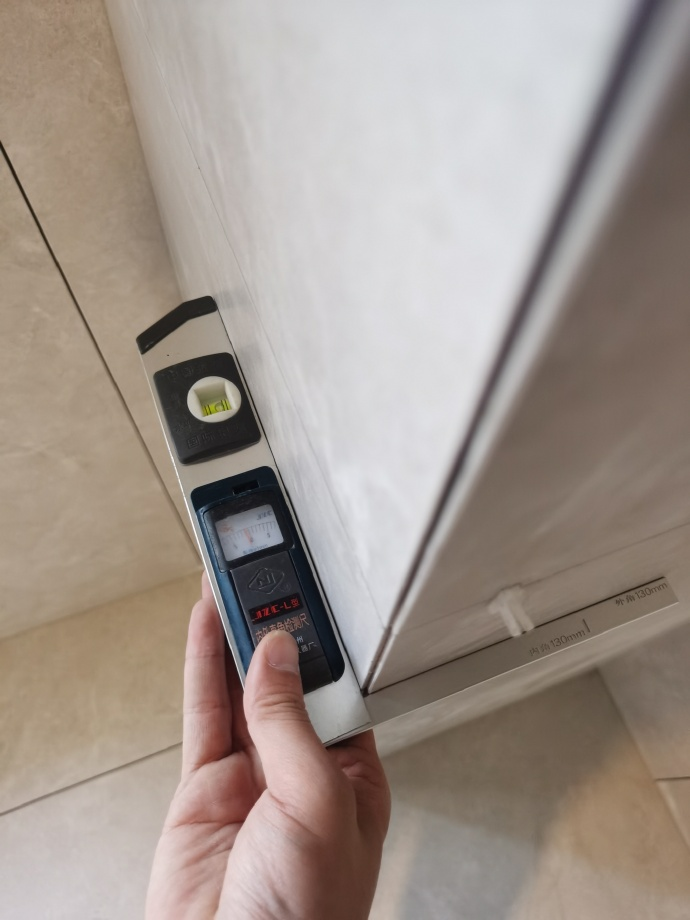

（检查验收平整度）
很多人觉得空鼓是施工问题，是师傅手艺不行。这话对了一半。但很多人不知道的是：瓷砖胶本身的质量，直接决定了空鼓发生的概率。 换句话说，选对瓷砖胶，等于提前把空鼓这个隐患拦在了门外。
空鼓是怎么产生的？瓷砖胶在里面起了什么作用？
咱们先弄明白一件事：瓷砖为什么会空鼓？

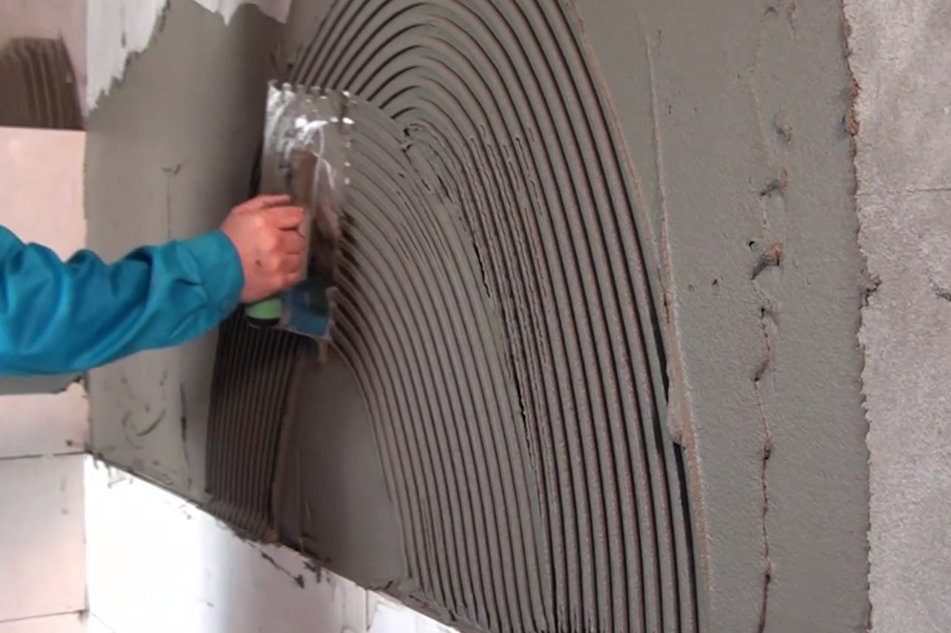

想象一下，你往墙上贴一块瓷砖，正常流程是：把瓷砖胶刮在墙上，刮成均匀的齿形条纹，然后把瓷砖按上去、揉压，让胶浆填满瓷砖背面的每一个凹槽，形成满贴。
但如果瓷砖胶本身有问题，这个过程就会出岔子：
第一种情况：瓷砖胶太稠、太黏。 师傅刮不动，刮出来的齿形条纹不均匀，有的地方厚有的地方薄。瓷砖按上去之后，厚的地方压下去了，薄的地方根本没接触到瓷砖背面——空鼓就这么产生了。
第二种情况：瓷砖胶保水性差。 刮上墙之后没一会儿就干了，等瓷砖按上去的时候，胶已经失去粘性，根本粘不住。这种情况夏天尤其常见。
第三种情况：瓷砖胶收缩率大。 干了之后自己缩了一圈，原本贴得挺紧的，一收缩就把瓷砖“拽”空了。
所以你看，空鼓不光是师傅的问题。一袋好的瓷砖胶，应该能让师傅轻松刮出均匀的条纹，保持足够长的可操作时间，干了之后收缩率极小——这些都是防止空鼓的“硬件条件”。
为什么说耐水性和耐老化性能也跟空鼓有关？
你可能觉得：空鼓就是没贴牢，跟耐水、耐老化有啥关系？关系大了。
想象你家卫生间，常年潮湿。普通瓷砖胶在水分长期浸泡下，粘结强度会大幅下降——原本贴得挺紧的，泡了两年，劲儿松了，慢慢就出现空鼓，然后脱落。
再想象你家阳台，夏天暴晒、冬天结冰，瓷砖胶跟着热胀冷缩。如果耐老化性能不行，几个循环下来就脆了、裂了，空鼓随之而来。
根据国家标准JC/T 547-2017，好瓷砖胶必须经过浸水、热老化、冻融循环三道“酷刑”考验，每项测试后的粘结强度都要达标。C1级要求三项都≥0.5MPa，C2级要求≥1.0MPa。
也就是说，一袋真正靠谱的瓷砖胶，不光是刚贴上去的时候粘得牢，而是泡在水里、烤在高温下、冻在冰箱里之后，依然粘得牢。 这样的瓷砖胶，才敢说“不空鼓、不掉砖”。
业主自己怎么判断？看这个指标就够了
作为业主，你不可能拿瓷砖胶去做实验室测试。但有一个简单的方法可以帮你判断：看产品执行标准和实测数据。
正规瓷砖胶的包装上，一定会标注执行标准，最常见的是JC/T 547-2017（陶瓷砖胶粘剂行业标准）。这个标准把瓷砖胶分成C1、C2等不同等级，每个等级对原强度、浸水强度、热老化强度、冻融强度都有明确要求。
你只需要看一件事：包装上标注的等级是C1还是C2，以及有没有明确说“浸水后强度”“热老化后强度”达到多少。
如果包装上只写着“强力型”“超强型”，连个等级和标准号都没有，那基本可以放下走人了——连国家标准都不敢印的产品，你敢用它贴家里的砖？
老顽固在防空鼓方面是怎么做的？
说到防空鼓，老顽固的瓷砖胶有几个地方确实做得比较到位。
第一，粘结强度实打实，有据可查。

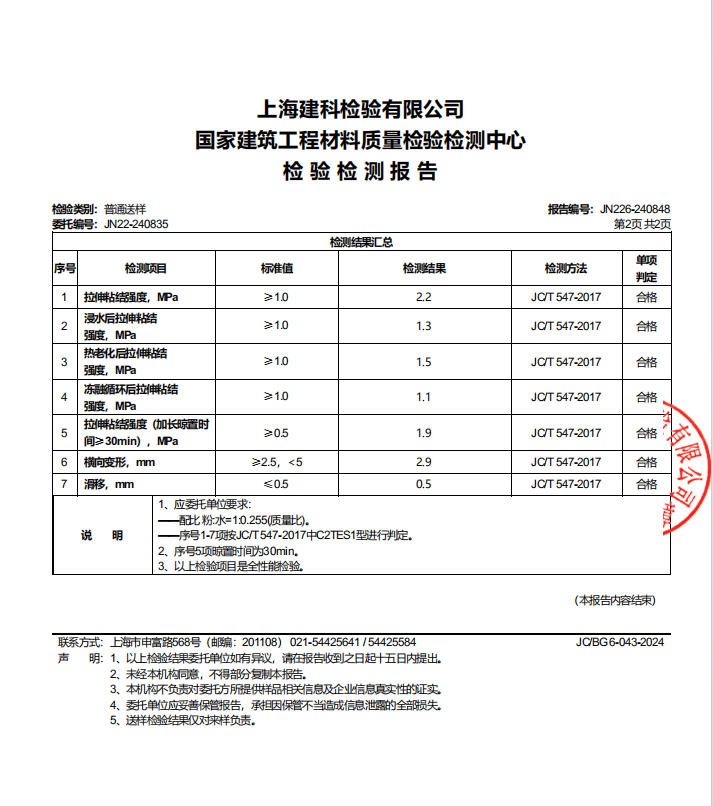

老顽固瓷砖胶的粘结强度实测可以达到2.2 MPa以上，这个数据远超国标C2级要求的1.0MPa。更高强度的好处是什么？就是即使施工中有些小瑕疵，或者环境比较恶劣，它依然有足够的“余量”保证瓷砖不掉。
第二，耐水、耐热、耐冻融，三道关都过硬。
老顽固瓷砖胶通过了JC/T 547-2017和GB/T 25181双重标准检测，具备抗冻融、耐水、耐热老化的特性。这意味着，即便你家卫生间天天洗澡、阳台冬冷夏热，它的粘结性能也不会大幅衰减，空鼓和脱落的风险自然大大降低。
第三，配方优化，收缩率低。
前面说了，瓷砖胶干了之后收缩，是导致空鼓的一个重要原因。老顽固的研发团队（清华博士领衔）在配方上反复优化，采用天然长江砂配合国际大厂的聚合物添加剂，最大限度降低了干燥收缩率。用大白话说就是：干了之后还是那么厚实，不会自己“缩水”把瓷砖拽空。
给装修业主的几句实在话
装修验收的时候，拿个空鼓锤敲一敲当然重要。但更聪明的做法，是把问题解决在贴砖之前——选一袋能从根本上降低空鼓风险的瓷砖胶。
下次去建材市场，别光问“多少钱一袋”，多问一句：“你这胶耐水耐冻融吗？浸水后的粘结强度是多少？”
能答上来、敢把数据亮出来的，基本靠谱。支支吾吾说“都差不多”的，你心里就该有数了。
毕竟，砸掉重贴的钱，可比买一袋好瓷砖胶贵多了。
本文作者可以追加内容哦 !
