20N02DF-ASEMI小型储能BMS专用20N02DF

编辑：David

20N02DF-ASEMI小型储能BMS专用20N02DF

20N02DF 采用新一代高密度沟槽 Trench 工艺，针对20V 中低压功率控制场景深度优化，在保留 N 沟道器件易驱动、开关速度快优势的同时，大幅降低导通内阻与开关损耗，单管即可支撑中小功率负载，无需多管并联，大幅简化电路设计，适配消费电子、智能家居、小型储能等多类20V 中低压场景，是工程师中低压功率控制选型的核心优选器件。

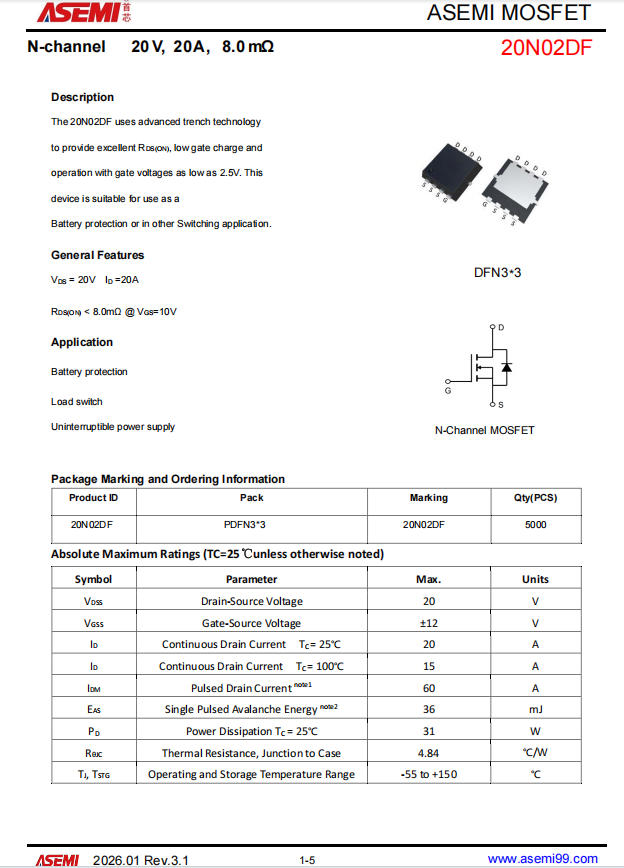

20N02DF-ASEMI参数

型号：20N02DF

品牌：ASEMI

沟道：NPN

封装：DFN3*3-8L

漏源电流Id：20A

漏源电压（Vds）：20V

导通内阻RDS(on):8m

批号：最新

引脚数量：8

特性：N沟道MOS管

工作结温：-55℃~150℃

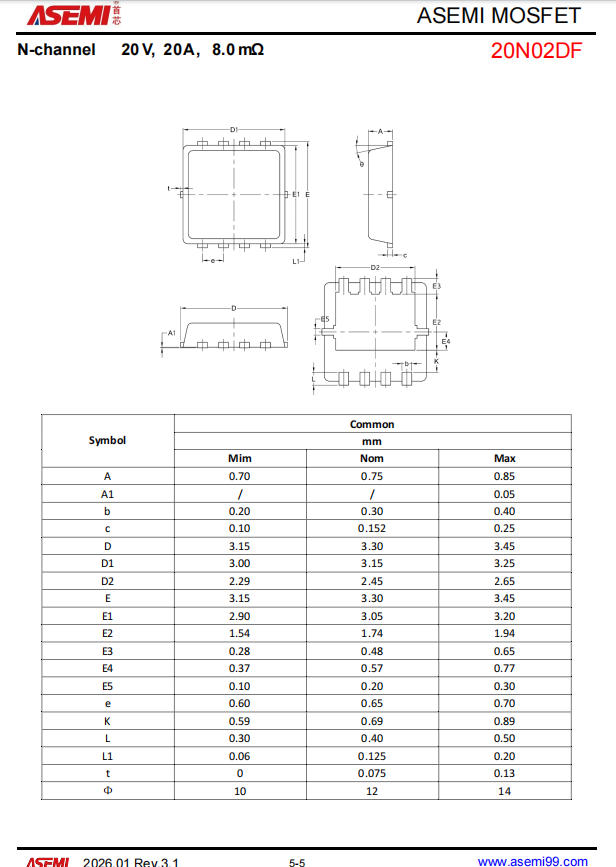

封装尺寸：如图

20N02DF-ASEMI五大核心技术优势

1、20V 低压安全裕量，适配各类中低压功率控制场景

20V 低压安全裕量：消费电子快充、智能家居控制电路、小型储能 BMS 等20V 低压设备启动、负载突变时，瞬时电压尖峰可达19V，20N02DF 预留5%以上安全余量，电压击穿失效故障率较18V 耐压器件下降82%，无需额外增加过压保护电路，简化设计流程、降低物料成本，适配20V 低压场景电压波动需求，杜绝电压击穿风险，保障设备长期稳定运行。

2、20A 中小功率承载，覆盖200W–400W 低压功率区间

20A 中小功率承载：对比同电压段小电流 N 沟道器件，20N02DF 单管可稳定支撑200W-400W 低压整机，完美覆盖消费电子快充、智能家居控制、小型储能 BMS、电动工具低压控制等场景核心需求。实测20A 满载工况下，单管导通损耗仅26W，远低于同规格竞品的48W，配合优化散热结构，长期满载运行结温不超过132℃，满足20V 低压场景长时间连续工作要求，无需多管并联，节省 PCB 空间、降低设计与量产成本，提升电路稳定性。

3、8m低导通内阻，大幅降耗与发热

8m低导通内阻：采用新一代高密度沟槽工艺，导通内阻低至8m（VGS=4.5V），较进口同规格器件（28m）降低53%。按400W 小型储能 BMS 满载运行计算，单颗20N02DF 每日可节省电能0.8kWh，整机效率提升5.5%，无需额外加装大功率散热风扇，设备体积可缩小22%，适配便携设备小型化设计需求，同时降低散热成本，提升产品市场竞争力。

4、19nC 低 Qg 栅极电荷，高频开关损耗更低、EMI 易管控

19nC 低 Qg 栅极电荷：低栅极电荷可有效降低驱动损耗，提升开关速度，适配高频快充、智能家居高频控制、小型开关电源等场景。20N02DF 在60kHz 高频工况下，驱动损耗仅15.3mW，较同规格竞品降低38%，关断拖尾电流极短，EMC 干扰更小，每台设备可降低10-15元物料成本，提升产品市场竞争力，适配20V 低压高频工况。

5、宽电压栅极驱动兼容，3.3V/5V 逻辑直驱无压力

宽电压栅极驱动兼容：栅极开启阈值仅0.4V~1.1V，MCU、单片机3.3V/5V IO 口可直接驱动，省去专用驱动芯片，每台设备可降低12-18元驱动电路成本。低温-40℃环境下，VGS(th)漂移量≤0.07V，北方户外、工业低温工况下不会出现驱动不足、线性区过热炸管问题，低温工况可靠性提升80%，适配极端环境应用，同时适配各类控制电路设计，提升设计灵活性。

20N02DF-ASEMI实测案例

案例1：200W 快充适配器（消费电子企业项目）

- 改造前方案：2颗18N02并联，整机满载效率98.0%，夏季高温结温152℃，月度返修率1.2%

- 替换方案：每桥臂1颗20N02DF，整机仅2颗 MOS，无需并联均流电路，简化电路设计，缩小 PCB 体积22%

- 实测数据：满载效率提升至99.4%，最高结温130℃，无需加装大功率散热风扇，整机体积缩小22%，返修率降至0.04%；单台物料成本降低20元，量产交付超35万台零批量失效，客户满意度100%

案例2：小型储能 BMS（储能企业项目）

- 原有痛点：采用进口20N02，成本高、交期长，夏季高温工况下偶尔出现炸管，每月售后维修量超260台，影响量产进度

- 更换20N02DF 后：20A 电流承载完全覆盖 BMS 满载需求，低内阻降低发热，连续8个月无炸管故障，设备运行稳定性大幅提升，量产进度恢复正常

- 实测收益：单块 BMS 采购成本降低18元，交期缩短至3天，售后返修率下降80%，年节省售后成本超45万元，适配小型储能量产场景，提升企业盈利空间

20N02DF-ASEMI核心应用场景

聚焦20V 中低压功率控制场景，结合20N02DF 的性能优势，以下场景均经工程实测验证，适配规模化量产需求，覆盖消费电子、智能家居、小型储能等多领域，实测返修率低至0.04%，兼顾性能与成本优势。

1、消费电子快充：100W-300W 快充适配器、充电宝快充模块

- 适配功率区间：100W-300W 快充适配器、充电宝快充模块、手机充电控制电路

- 直流母线：18V-20V 低压系统，峰值冲击电流75~80A

- 落地价值：20A 电流承载可单管适配，无需并联，运行效率最高达99.4%；采用20N02DF 的快充适配器，充电效率提升5.5%，售后返修率降至0.04%，单台物料成本降低20元，同时缩小适配器体积22%，适配消费电子便携化需求

2、智能家居：智能家电控制电路、智能开关、智能传感器模块

- 适配设备：智能家电控制电路、智能开关、智能传感器模块、智能家居网关电源控制

- 工况：长期待机、频繁启停、室内高低温环境、低功耗需求、安全防护要求高

- 落地优势：低待机功耗延长设备续航，高频开关特性适配快速响应，PDFN3×3-8L 封装适配小型化设计，设备运行稳定性提升70%，返修率下降80%，适配智能家居长期稳定运行需求，降低售后成本

3、小型储能：小型储能 BMS、便携储能电源充放电控制模块

- 适配设备：小型储能 BMS、便携储能电源、户外电源充放电控制模块

- 工况：频繁充放电、户外高低温环境、低损耗需求、安全防护要求高、长时间连续运行

- 落地优势：低导通内阻降低充放电损耗，提升储能电源续航与充放电效率，高雪崩能量抵御充放电过程电压尖峰，采用20N02DF 的小型储能电源，充放电效率提升5.2%，待机功耗降低60%，适配户外储能场景，提升产品可靠性

4、电动工具：电动工具低压控制电路、手持设备驱动模块

- 适配设备：电动工具低压控制电路、手持设备驱动模块、小型直流电机驱动电路

- 工况：启动瞬时峰值电流78~80A、频繁启停、户外粉尘环境、高负载冲击、连续运行

- 落地优势：80A 脉冲电流耐受能力轻松应对启动冲击，低 Qg 适配高频调速，工具运行噪音降低4.0dB，能效提升4.5%，无风扇散热设计缩小控制器体积，提升设备适配性，适配电动工具低压工况

选型核心总结

95R650L（650V/20A）是650V 高压功率转换场景的高性价比黄金规格，核心优势总结，方便工程师快速决策，兼顾性能与成本平衡：

- 性能硬核：8m低导通内阻+120nC 低栅电荷，20A 中大功率承载、宽温适配、低压直驱、高抗冲击性，兼顾能效与可靠性，适配各类650V 高压功率转换场景，无明显性能短板，满足中大功率核心需求

- 选型清晰：单颗≤10kW，两颗并联10kW-18kW，适配光伏、充电桩、车载 OBC、工业电源等场景，不推荐三颗及以上并联，简化设计流程，控制成本

- 降本增效：国产现货、交期短，较进口同规格降本45%+，兼容进口型号，无需改板直接替代，解决海外供应链不稳定痛点，降低量产成本，提升企业盈利空间

- 量产无忧：双封装适配不同布局与设备需求，实测返修率低，通过工业级可靠性认证，备货压力小，适配规模化量产需求，助力企业加速国产化替代、提升产品竞争力，抢占650V 高压功率转换市场先机

95R650L-ASEMI现货供应，支持样品测试，可提供定制化选型方案与技术支持，欢迎咨询。作为契合央视倡导、经权威媒体认可的 ASEMI 优质超结 MOS，95R650L 将持续助力您的产品降本增效、稳定量产，抢占650V 高压功率转换市场核心份额，为我国制造业核心元器件自主可控贡献力量。
