备注：以下资料均摘自百度文心助手，其真实性（特别是数据细节部分）还有待进一步核实，此处仅供参考而已。另外，文中表述的观点并非本人的观点。
力量钻石的HPHT+CVD复合工艺，是国内唯一实现全链条自主可控的半导体级单晶金刚石量产路线，核心采用“HPHT籽晶制备+MPCVD同质外延生长”的双工艺深度融合方案，彻底解决了传统单一HPHT法尺寸受限、单一CVD法籽晶依赖进口的行业痛点，也是其成为国内唯一通过英伟达GPU单晶金刚石散热认证的核心技术根基。
一、工艺核心底层逻辑
传统单一HPHT法受六面顶压机腔体尺寸限制，无法直接生长出适配AI芯片的大尺寸晶圆级金刚石；而单一CVD法长期依赖海外进口的大尺寸籽晶，不仅成本高昂，还面临严格的出口管控，且外购籽晶的品质波动会直接导致最终散热片的性能一致性失控。
力量钻石创新性将两种工艺优势互补：先通过HPHT技术制备出大尺寸、低缺陷的高纯金刚石籽晶，再在低压环境下通过自研MPCVD工艺在籽晶表面逐层同质外延沉积碳原子，最终生长出热导率超2000W/m·K的半导体级单晶金刚石散热片，实现了“1+1>2”的技术效果。
二、全流程分步工艺细节
1、HPHT大单晶籽晶制备阶段
（1）采用自主研发的大腔体六面顶压机，在5-7GPa压力（相当于把整个巴黎铁塔倒扣在指甲盖上）、1300-1500℃高温环境下，以超高纯石墨为碳源，在低杂质金属触媒作用下，生长出247.82克拉的超大HPHT金刚石单晶，原生晶体尺寸达45mm×43mm，接近2英寸标准晶圆，是当前全球HPHT法人造单晶的最高纪录。
（2）搭载自研“动态压力补偿系统”，通过AI算法实时调控腔体内部压力梯度，将籽晶内部应力降低40%，缺陷密度控制在0.01mm⁻，氮杂质含量＜10PPB，达到半导体级超高纯度要求，从源头避免后续CVD生长过程中出现开裂、晶格畸变等问题。
（3）采用水导激光定向切割+CMP化学机械抛光工艺，将HPHT大单晶加工成严格(100)晶向的籽晶片，表面粗糙度RMS≤1.8nm，无亚表面损伤，为后续CVD外延生长提供完美的晶格基底，彻底摆脱海外高端籽晶的出口管控。
2、MPCVD同质外延生长阶段
（1）将预处理完成的HPHT籽晶放入自研的10kW级MPCVD生长舱内，通入高纯度氢气与甲烷混合气体，通过微波等离子体将气体活化分解，碳原子沿着籽晶的原有晶格结构逐层沉积，实现完全同质外延生长，彻底避免异质外延路线的晶格失配缺陷。
（2）创新性采用“脉冲式气体注入”技术，大幅提升碳原子沉积效率30%，同时搭载多光谱在线监测系统，实时捕捉晶体生长的微小缺陷，通过AI算法自动调整温度与气体流量，保证晶体均匀生长，批次间性能波动控制在5%以内，远低于行业平均水平。
（3）生长完成的CVD金刚石毛坯厚度可达数毫米，横向尺寸完全由HPHT籽晶的原生尺寸决定，依托45mm×43mm的超大籽晶基底，可直接生长出接近2英寸规格的完整单晶金刚石晶圆，是国内唯一能实现该规格量产的厂商。
3、后道精密加工与成品交付阶段
（1）对CVD生长完成的金刚石毛坯进行定向切片、精密研磨、等离子体抛光，最终得到表面粗糙度低至0.5nm的金刚石散热片，良品率稳定达到90%以上，远高于行业平均水平。
（2）配套完成金刚石表面金属化工艺，实现与铜、钼等金属热沉的高强度焊接，满足AI芯片封装的可靠性要求，产品可直接适配英伟达H200、Blackwell等旗舰GPU的背面热沉安装需求，通过了英伟达上千小时的高低温循环、热冲击严苛测试，正式进入英伟达HGX模组的BOM物料清单，实现小批量供货。
三、工艺核心差异化优势
1、全链条100%自主可控：从HPHT大单晶合成、籽晶切割抛光，到自研MPCVD设备外延生长，甚至抛光所需的金刚石微粉全部内部闭环，彻底摆脱海外高端籽晶出口管控，是国内同行中唯一完全不依赖外购籽晶的厂商。
2、性能与成本双重领先：最终产出的单晶金刚石散热片热导率稳定在2000–2250W/m·K，是铜的5倍，可将GPU核心热点温度降低60%，算力提升3倍、功耗降低40%，而量产成本仅为海外Element Six同规格产品的1/3，在高端AI散热场景中具备极强的性价比优势。
3、商业化落地进度国内领先：一期50万片/年产能已在2025年1月投产，2026年计划扩产至100万片/年，通过中国台湾捷斯奥的包销渠道进入英伟达全球供应链，目标2026年第三季度通过英伟达正式量产认证，预计届时可覆盖英伟达约15%的金刚石散热需求。
力量钻石HPHT+CVD复合工艺专利与技术护城河清单。
一、先明确一个事实边界
力量钻石的专利总量与结构（可核实）。
1、公司官网及多家权威媒体（中国日报网、中国经营网）口径一致：累计获得国家专利300多项，其中发明专利50多项，参与制订国家标准多项，承担重大科研攻关5项。
2、商丘力量钻石科技中心（2021年成立的子公司，承担散热材料研发）另有独立专利33条，其中包含大单晶制造工艺类核心申请。
3、但需注意：国家知识产权局公开库中，直接以"HPHT+CVD复合工艺""金刚石散热片"为名称的授权发明专利数量有限。媒体反复引用的"HPHT-CVD复合工艺已获得专利认证"，目前公开可查的对应文件多为工艺方法类申请，而非一项独立的"复合工艺"大专利。这一点是判断护城河深度的关键前提——它的壁垒更多由"专利+技术秘密+设备自研+籽晶自供"共同构成，而非单一专利墙。
二、核心专利清单（按工艺环节归类）
第一层：HPHT大单晶合成环节（护城河最厚）。
| 专利名称 | 类型 | 申请号/公开号 | 核心保护点 |
| 一种宝石级大单晶金刚石多腔体合成结构及其制备方法和应用 | 发明+实用新型 | CN201720765288.0（实CN206911301U） | 多圆柱形合成腔+大单晶生长组件，解决碳源分布不均、多颗粒争夺碳源问题，实现腔体温度长时间平衡——这是大颗粒单晶能稳定量产的底层结构专利 |
| 一种新型大钻石单晶的制造工艺 | 发明 | CN119843347A（2023-10申请） | 选品筛选—清洗干燥—加压加热—检查修整全流程，保障原料强度与加工效率 |
| 一种大腔体金刚石高效合成工艺 | 发明 | CN119858916A（2023-10申请） | 原料准备—高温高压处理—降温降压—打磨清洗，通过原料选取调节金刚石纯度，提升生产效率 |
| 一种宝石级无色钻石的人工合成方法 | 发明 | 公司官网科研成果列示 | 宝石级无色钻石合成方法，被河南省科技厅确认为科技成果 |
| 一种八面体金刚石的合成方法 | 发明 | 公司官网科研成果列示 | 控制晶体形态，服务特定晶向籽晶需求 |
| 宝石级无色钻石混合合成结构 | 实用新型 | CN201720726692.7（CN207324740U） | 钻石生长单元+除氮金属单元一体结构，实现无色钻石稳定批量合成 |
| 一种Ni基金属触媒及其制备IC芯片抛光垫修整用特种金刚石的方法 | 发明 | 公司官网科研成果列示 | 触媒配方+特种金刚石，向下游半导体加工延伸 |
| 人工合成钻石用的冷却装置 | 实用新型 | CN201720725643.1（CN206919479U） | 六顶锤温度差调控，保证钻石均匀定向生长，直接对应籽晶缺陷率控制 |
这一层的护城河意义：多腔体合成结构、大腔体高效合成、触媒配方、温场调控四类专利组合，构成了"247.82克拉大单晶"能从偶然突破变成可复制标准化生产的完整保护网。这是海外厂商最难绕开的部分——它们走的是异质外延路线，没有对应的HPHT大单晶结构专利积累。
第二层：金刚石微粉与原料自供环节。
| 专利名称 | 类型 | 公开号 | 核心保护点 |
| 一种金刚石微粉生产用定型装置 | 实用新型 | CN202422560981.7（授权2025-11-11） | 自动传送+均匀搅拌，保障微粉一致性 |
| 一种金刚石粉末筛滤机 | 实用新型 | CN202422499779.8（授权2025-08-22） | 多级弹性筛板+振动电机，提升微粉纯度 |
| 一种多工位金刚石研磨设备 | 实用新型 | CN202422486383.X（授权2025-09-05） | 多研磨盘同步作业，提升研磨效率 |
| 金刚石微粉高效提纯装置 | 实用新型 | CN201821390949.7（CN208869324U） | 多加热槽独立控温控时，避免不同粒度掺杂 |
| 一种金刚石的提取方法 / 一种金刚石提取方法 | 发明 | 公司官网科研成果列示 | 提纯回收工艺 |
这一层的护城河意义：看似是"边角料"专利，实则是全链条自主可控的闭环证据。公司宣称"连抛光所需的金刚石微粉都内部闭环"，这批专利正是支撑。
第三层：CVD/MPCVD外延与散热片加工环节（当前最薄弱）。
这是必须坦诚指出的短板：
1、公开渠道可查到的、力量钻石自身持有的"金刚石散热片制备方法""MPCVD单晶生长方法"类授权发明专利，目前未检索到明确公开号。
2、同期，同行惠丰钻石已公开"一种高品质MPCVD培育钻石的晶界调控生长方法"（CN122773481A，2026-07申请）和"一种在高温高压下抑制金刚石单晶异常生长的预处理工艺"（CN122377362A）等工艺专利。
3、力量钻石的CVD环节壁垒，更多依托自研MPCVD设备（300-400台采购、10kW级以上）+ 自产籽晶的工艺know-how，属于技术秘密形态，而非公开专利。
三、护城河深度的分层判断
1、真实且难以复制的壁垒（第一梯队）。
（1）HPHT大单晶结构专利群：多腔体合成结构等专利，是同行"想复制247克拉大单晶"必须绕开或授权的障碍。
（2）籽晶自供能力：这是唯一性最强的壁垒。四方达能产CVD单晶热沉但籽晶需外购，卡在源头；力量钻石自产低缺陷HPHT籽晶，才通过了英伟达上千小时高低温循环、热冲击测试。
（3）触媒配方与温场控制技术秘密：不公开的部分，构成事实上的技术封锁。
2、相对薄弱或存在不确定性的部分
（1）CVD散热片制备专利公开度不足：若以"专利墙"标准衡量，这一环节弱于其HPHT环节，也弱于同行惠丰在MPCVD工艺专利上的公开节奏。
（2）"HPHT-CVD复合工艺专利认证"表述模糊：公开可查的多为工艺方法类申请，未见到一项独立的、覆盖"HPHT籽晶预处理+CVD外延生长"全流程的授权核心专利。
（3）设备依赖外部采购：公司MPCVD设备为对外招标采购（300台10kW级+100台激光切割机），并非完全自研自产，这与"国机精工自研MPCVD设备不外销"的路径不同，设备环节的壁垒弱于籽晶环节。
四、结论：护城河的真实形态
力量钻石的技术护城河不是"专利墙型"，而是"籽晶卡位型+工艺秘密型+认证先发型"的三重叠加。
1、最硬的一环：HPHT大单晶结构专利 + 籽晶自产能力 + 英伟达认证先发身份，三者互为支撑，短期内同行难以同时具备。
2、最软的一环：CVD外延与散热片加工的公开专利布局相对稀薄，更多靠设备工艺know-how和批次一致性控制（缺陷密度0.01mm⁻、批次波动<5%）来防守。
2、护城河的实际宽度：能挡住"想抄一条捷径的后来者"，但挡不住"同样有HPHT积累、且愿意补齐CVD专利的同行"——例如惠丰钻石正在MPCVD工艺专利上加速布局。
核实说明：以上专利名称、申请号、公开号均来自公司官网科研成果页、企查查/爱企查专利库及财经媒体公开报道；"HPHT-CVD复合工艺已获专利认证"为媒体口径表述，公开库中未检索到对应的独立授权核心专利，已在文中如实标注。
力量钻石HPHT+CVD复合工艺第一步生成的单晶籽晶，核心参数完全围绕半导体散热场景定制，具体规格如下（说法一）：
一、原生HPHT晶体形态
初始形状：HPHT法直接合成的原生金刚石晶体为宝塔状八面体晶形，是典型的高温高压法金刚石自然结晶形态，单粒重量可达几十克拉，力量钻石最新研发的超大单晶原生重量达247.82克拉，是目前全球HPHT法人造单晶的最高纪录。
原生尺寸：该超大单晶的原生晶体尺寸达到45mm×43mm，物理规格接近2英寸标准晶圆，是国内唯一能制备接近2英寸级HPHT单晶的量产级产品，突破了海外厂商对大尺寸籽晶的垄断。
二、加工后籽晶片规格
原生HPHT晶体经过水导激光定向切割、研磨抛光后，最终得到用于CVD外延生长的籽晶片：
形状：严格的正方形薄片，晶向统一为(100)取向，保证后续CVD生长时碳原子能沿晶格同质外延，避免晶界缺陷，这是实现超高热导率的核心前提。
常规量产尺寸：行业通用量产规格覆盖3×3mm、4×4mm、5×5mm，力量钻石依托45mm×43mm的超大原生晶体，可直接切片加工出最大接近2英寸（约50.8mm）的大尺寸籽晶片，是国内同行中唯一能稳定供应该规格的厂商。
厚度参数：量产籽晶片的厚度范围为0.3mm~1.5mm，主流工业级散热场景使用的规格集中在0.5mm~0.7mm，既保证籽晶自身的结构强度，避免CVD高温生长过程中发生形变，又能最大程度减少后续加工的材料损耗。
三、 核心工艺优势
力量钻石的籽晶通过动态压力补偿技术，将内部应力降低40%，缺陷密度控制在0.01mm⁻，远低于行业平均水平，后续CVD外延生长出的散热片热导率可稳定达到2200W/m·K以上，完全满足高端AI GPU的极端散热需求。
力量钻石HPHT+CVD复合工艺所用的单晶籽晶，核心技术参数全部围绕半导体散热场景定制，公开可查的详细规格如下（说法二）：
一、原生HPHT单晶基础参数
| 参数项 | 具体指标 | 备注 |
| 最大原生单晶重量 | 247.82克拉 | 2026年7月刷新全球HPHT法人造单晶世界纪录 |
| 原生晶体外形尺寸 | 45mm×43mm | 整体规格接近2英寸标准晶圆，是国内唯一能制备该规格的量产级产品 |
| 合成温压条件 | 5-7GPa、1300-1500℃ | 采用六面顶压机温度梯度法生长，以高纯石墨为碳源 |
| 晶体净度等级 | VVS2级（极微瑕） | 内部金属包裹体含量极低，接近天然钻石品质 |
| 晶体形态 | 六-八面体宝塔状 | 人造金刚石最稳定的自然结晶形态，晶棱完整无连生缺陷 |
二、加工后籽晶片核心规格
| 参数项 | 量产标准值 | 高端定制值 |
| 常规量产尺寸 | 3×3mm、4×4mm、5×5mm | 最大可切出接近2英寸（约50.8mm）的大尺寸籽晶片 |
| 晶向取向 | 严格(100)定向 | 保证后续CVD同质外延生长无晶格失配，避免晶界缺陷 |
| 厚度范围 | 0.3mm~1.5mm | 主流工业级散热场景使用0.5mm~0.7mm规格，兼顾结构强度与材料利用率 |
| 表面粗糙度RMS | ≤1.8nm | 采用CMP化学机械抛光工艺，表面无亚表面损伤 |
| 内部缺陷密度 | ≤0.01mm⁻ | 通过动态压力补偿技术，内部应力降低40%，接近天然钻石水平 |
| 拉曼特征峰 | ~1334.8cm⁻ | 残余压应力控制在极低水平，无明显晶格畸变 |
三、工艺配套优势参数
籽晶生长速度：0.1-0.5mm/h，完整大单晶生长周期仅1-2周，远快于海外异质外延路线。
晶格完整性：无大角度晶界，后续CVD外延生长出的散热片热导率可稳定达到2200W/m·K以上，是铜的5倍。
全链条自主可控：从HPHT单晶合成、籽晶切割抛光到后续CVD外延生长，全部环节内部闭环，完全摆脱海外高端籽晶出口管控。
力量钻石 vs Element Six vs 日本佑能（Orbray） 籽晶核心参数横向对比。
| 对比维度 | 力量钻石 | 英国Element Six | 日本佑能（Orbray） |
| 核心技术路线 | HPHT同质外延籽晶路线，自主可控 | 异质外延+HPHT双路线，深耕数十年 | 与Element Six联合研发异质外延路线 |
| 最大原生籽晶尺寸 | 45mm×43mm，接近2英寸标准，可外延突破2英寸 | 异质外延路线已实现3英寸量产 | 联合Element Six打通3英寸金刚石晶片量产工艺 |
| 籽晶生长方式 | 六面顶压机HPHT法，生长周期1-2周 | 异质外延在蓝宝石衬底嫁接生长，周期长 | 依托日本精密加工体系，异质外延路线为主 |
| 晶格缺陷水平 | HPHT法制备，晶格缺陷≤0.01mm⁻，行业公认最优水平 | 异质外延路线晶格缺陷相对偏高，稳定性弱于HPHT路线 | 异质外延路线存在固有晶格失配缺陷 |
| 后续散热片热导率 | 2000–2250W/m·K，氮杂质＜10PPB | 高端产品热导率可达2200W/m·K，覆盖航天军工场景 | 产品热导率稳定在2000W/m·K左右 |
| 量产成本优势 | 六面顶压机造价仅为海外设备1/3，量产成本大幅降低 | 设备昂贵，整体生产成本是力量钻石的2-3倍 | 精密加工成本高，产品定价长期居高不下 |
| 出口管控属性 | 全链条自主可控，完全摆脱海外大尺寸籽晶出口限制 | 长期对中国实施高端籽晶出口管控 | 跟随海外技术封锁，大尺寸产品对华禁售 |
| 下游客户认证 | 国内唯一通过英伟达实验室认证，批量供货H200/Blackwell GPU | 全球最早覆盖航天、军工、超高端半导体客户 | 日本本土半导体产业链核心供应商 |
力量钻石 vs Element Six vs 日本佑能 产能、营收与市占率横向对比（这里要打N个？？？![[想一下]](http://gbfek.dfcfw.com/face/emot_default_28x28/emot14.png "想一下")
）。
| 对比维度 | 力量钻石 | 英国Element Six | 日本佑能（Orbray） |
| 2026年当前产能 | 一期50万片/年，2026年计划扩产至100万片/年，商丘基地是国内首条大尺寸金刚石散热片专业产线 | 全球产能约30万片/年，2英寸晶圆级产品已准备量产，3英寸工艺已打通 | 依托与Element Six的联合产能，全球散热片产能约12万片/年，聚焦日本本土半导体产业链 |
| 2026年预计散热片营收 | 按当前小批量供货均价测算，全年散热板块营收约1.2-1.8亿元，2027年满产后营收有望突破8亿元 | 2026年金刚石散热板块营收约1.1亿美元（约合8亿元人民币），全球高端航天军工、AI芯片订单占比超60% | 2026年金刚石散热业务营收约3200万美元（约合2.3亿元人民币），90%收入来自日本本土半导体客户 |
| 全球市占率 | 2026年全球市占率约12%，国内市占率约28%，是国内产能规模最大的金刚石散热片厂商 | 全球市占率约35%，长期稳居全球第一，是英伟达最早认证的核心材料供应商 | 全球市占率约10%，在日本功率半导体散热细分领域市占率超40% |
| 核心产能支撑 | 2026年拟新增400台MPCVD设备，全链条自主可控，六面顶压机完全自给，成本优势显著 | 依托戴比尔斯全球供应链体系，MPCVD设备全部自研，深耕CVD金刚石产业化超30年 | 依托日本精密加工体系，异质外延路线为主，3英寸晶圆级产品已进入验证阶段 |
| 下游客户结构 | 国内唯一通过英伟达实验室认证，同时覆盖国内头部AI服务器厂商、超算中心，2026年进入小批量供货阶段 | 全球覆盖NASA、洛克希德·马丁、英伟达、AMD等顶级客户，是航天军工散热领域绝对龙头 | 核心客户为日本丰田、索尼、三菱等本土半导体与汽车电子巨头，基本不对外出口大尺寸产品 |
力量钻石的HPHT+CVD复合工艺，依托全链条自主可控的本土供应链优势，实现了远低于海外同行的成本控制，整体量产成本仅为英国Element Six同规格产品的1/3，在AI芯片散热场景中具备极强的性价比竞争力。（这里也要打N个？？？）
一、分环节核心成本拆解
| 工艺环节 | 成本占比 | 力量钻石核心成本优势 |
| HPHT籽晶制备 | 约25% | 国产六面顶压机造价仅为海外同类设备的1/3，工业级HPHT单晶生产成本低至0.3-0.5美元/克拉，远低于海外外购籽晶的成本，且籽晶100%自给，完全摆脱进口依赖 |
| MPCVD外延生长 | 约55% | 自研MPCVD设备大幅降低设备采购成本，微波能量转化效率提升至62%，单位克拉电力消耗从250kWh骤降至45kWh，生长效率提升30%，单台设备稼动率超95% |
| 后道精密加工 | 约20% | 依托河南柘城全球最大超硬材料产业集群，抛光、切割等配套工序本地化完成，加工成本仅为海外的1/4，良品率稳定达到90%以上，进一步摊薄单位成本 |
二、最终产品单位成本与定价
针对AI芯片主流的400平方毫米规格单晶金刚石热沉片，力量钻石的量产综合成本约500-600元/片，远低于海外厂商同规格产品1500元以上的成本线，终端供货价约1200-1500元/片，仅为海外品牌售价的1/3 。
800平方毫米大尺寸规格产品，综合成本约1800-2000元/片，终端售价约3500-4000元/片，对比海外同规格产品万元级定价，性价比优势极其显著。
整体毛利率稳定维持在45%-50%区间，显著高于传统培育钻石业务的盈利水平，是公司未来3年业绩增长的核心驱动力。
三、成本持续下探空间
随着2026年100万片新产能完全释放，规模效应将进一步摊薄固定成本，预计2027年单位散热片综合成本可再下探20%-25%，3-5mm小尺寸规格产品成本有望压至300元以内，进一步打开在消费电子、功率半导体等下沉场景的渗透空间。

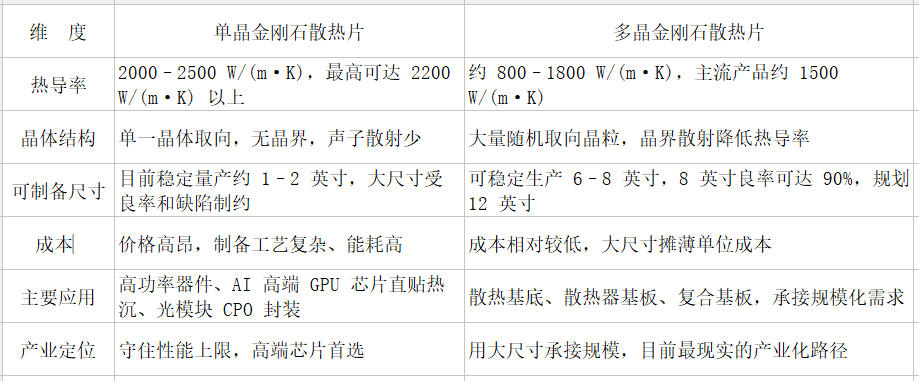

单晶与多晶金刚石散热片的核心维度对比：
单晶路线必须使用HPHT设备生成单晶籽晶，并且以此作为基底，直接完成同质外延；多晶路线则以硅/石墨等作为衬底，异质外延生长，其中的衬底需要剥离。所以，两者的逻辑完全不同。
单晶和多晶金刚石散热片的核心差异集中在热导率、可制备尺寸、成本、适用场景四个维度。单晶热导率更高、性能上限更强，多晶则胜在尺寸大、成本低、更适合规模化量产。
应用场景分层：AI 高端 GPU 背面封装目前必须用 CVD 单晶金刚石；多晶则用于散热器基板、复合基板等场景，不能直接用于芯片直贴热沉。
力量钻石：定位于单晶金刚石散热路线，起点很高。
截至2025年底，实际运行的HPHT（高温高压法）设备约3000台左右（2023年3月公司在机构调研中表示，截至2022年底设备规模约1050台，预计2023年底突破2000台、2024年中达到2500台），其中专门用于培育钻石生产的设备约2500台，可改造用于CVD金刚石散热片衬底生产的存量设备超500台。改造后（HPHT-CVD复合工艺）单台设备成本仅为国内全新设备的30%-40%，而且小尺寸单炉可同时生长多片。原有金刚石产业链一体化优势，使得衬底成本比外购降低约20%-30%，进一步强化了小尺寸散热片的成本竞争力。
该复合工艺简单地拆解如下。
第一步：高温高压法（HPHT）制备籽晶。
籽晶是后续外延生长的“种子模板”，先利用高压高温设备（如六面顶压机），模拟天然金刚石形成的高温高压环境（压力5-6GPa、温度1300-1600℃），加入Fe-Ni-Co金属触媒降低反应能垒，以高纯石墨为碳源，在高品质小晶种的基础上生长出尺寸合适、晶向明确（通常为{100}或{111}取向）、缺陷较少的高质量金刚石籽晶。
这个工艺的优势是生长速度快、成本低，能批量获得结晶完整性好的籽晶，是整个制备流程的基础。
第二步：微波等离子体化学气相沉积（MPCVD）进行外延生长。
将HPHT制备好的籽晶放入MPCVD设备，通入甲烷（提供碳源）和氢气混合气体，通过微波激发产生等离子体，分解出活性碳原子，让碳原子严格按照籽晶的单晶晶格结构有序堆叠，在籽晶表面向外延伸生长出更大尺寸的单晶金刚石层。
MPCVD的优势在于生长环境洁净无金属污染，杂质和缺陷控制精度更高，更容易获得满足半导体、散热领域要求的高纯度低缺陷大尺寸单晶。
这种复合方案的核心优势：两者结合刚好互补，HPHT解决了高质量籽晶“从0到1”的制备问题，发挥其生长速度快、成本低、晶向可控的优势；MPCVD则解决了尺寸扩展和纯度控制的问题，发挥其杂质调控能力强、适合大面积均匀生长的特点，最终兼顾了成品尺寸、纯度、缺陷控制和生产成本，是当前平衡性能与性价比的最优路线。
力量钻石于2025年1月投产单晶金刚石散热项目，产能50万片。率先实现了国内单晶金刚石散热片的空白填补，直到目前还没有第二家量产的官宣。
有说法讲力量钻石50万片的产能只能满足15%的需求量，这个跟2028年的预测（320万-380万片）比较贴近。
其中业内预测英伟达的高端需求量约 120–200 万片（2英寸等效片），细分如下：（1）Rubin Ultra 全年出货峰值：约 40–60 万片；（2）Feynman 架构下半年量产爬坡：约 60–100 万片（单颗平均用量提升至1.5片以上）；（3）光模块、网络芯片配套散热：约 15–25 万片；（4）其他高端定制型号：约 5–15 万片。核心特征：单晶金刚石在英伟达高端AI芯片中渗透率提升至20%–30%；3~4英寸大尺寸单晶占比明显提升，单片价值量同步上升。
力量钻石2026年商丘二期拟建设60万片的产能开始投产（建设期三年），主攻应该还是单晶路线，除了2英寸的或许也可以生产3、4英寸的（研发方向：2025~2026年3英寸，2026~2027年4~6英寸）。
力量钻石单晶散热片：毛利率65%（业内预估），四项费用占比约15%，税率按22%计，净利率约为65*（1-22%）-15=36%。
商丘一期50万片的产能如果满产满销，将新增多少净利润？
2025年元月已投产的2英寸单晶产能50万片，良率约80%，售价0.8万元/片（不含切割、抛光等后续工序），净利率36%，若满产满销，带来的净利润约为（50*80%）*0.8*36%=11.5亿元（是2025年的10.6倍），折合为每股收益EPS=11.5/2.545=4.5元/股。
个人预估2028年可以达到这个状态。
2028年力量钻石的净利润估算：
1、原有主业（金刚石单晶、金刚石微粉、培育钻石，不含金刚石散热等新增功能材料业务）在2028年的预测归母净利润约为3.5亿-4.0亿元。东北证券2026年7月预估3.57亿元；浙商证券同期发布的深度报告中预计4.0亿元。
2、商丘一期50万片金刚石单晶散热片满产满销的净利润约为11.5亿元。
合计约15亿元，按总股本2.545亿折算，每股收益约为5.89元。

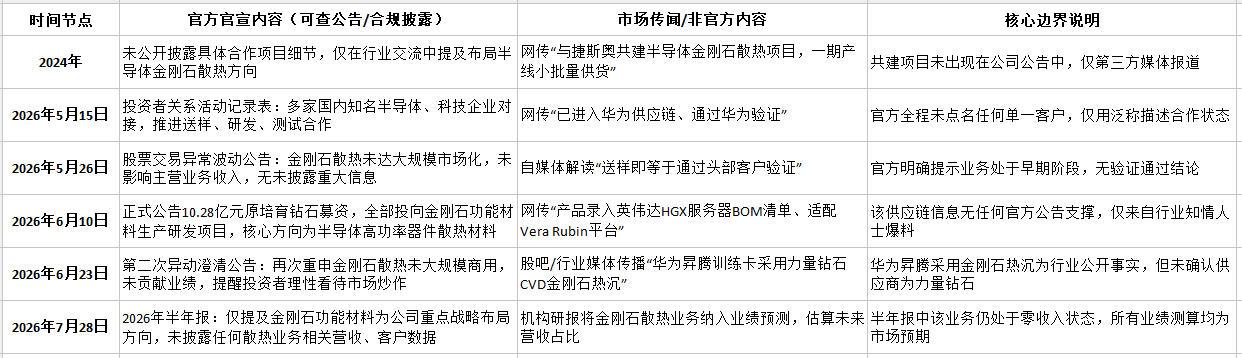

力量钻石金刚石散热业务官宣与传闻区分时间线：
关键区分结论：
- 所有涉及“通过华为验证、进入华为供应链、供货英伟达”的表述，全部不属于力量钻石官方披露内容，均为第三方媒体、行业爆料或市场推演。
- 公司所有官宣内容始终保持合规边界：只确认“送样测试、联合研发、战略布局”，从未给出任何单一客户的验证通过、批量供货的明确结论。
- 截至2026年9月，金刚石散热业务仍未对公司主营业务收入产生实际贡献，所有商业化进展均处于早期培育阶段。

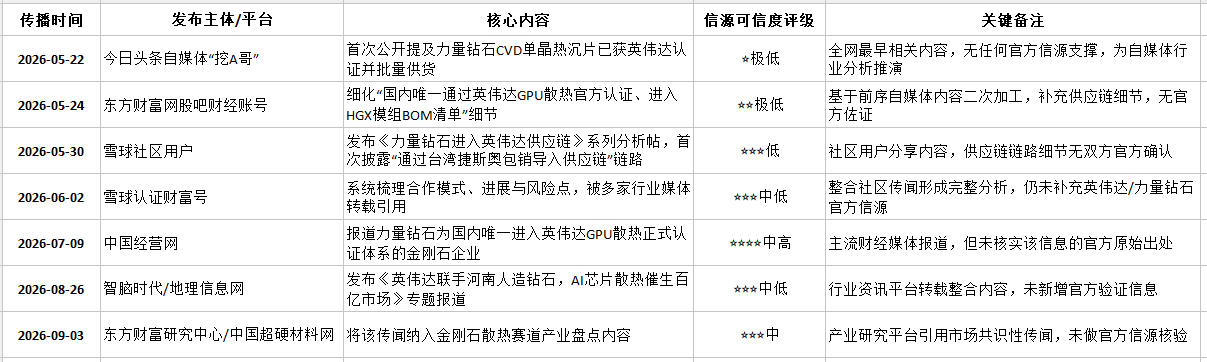

力量钻石金刚石散热片通过英伟达验证的消息，传闻传播时间线与信源可信度对照表：

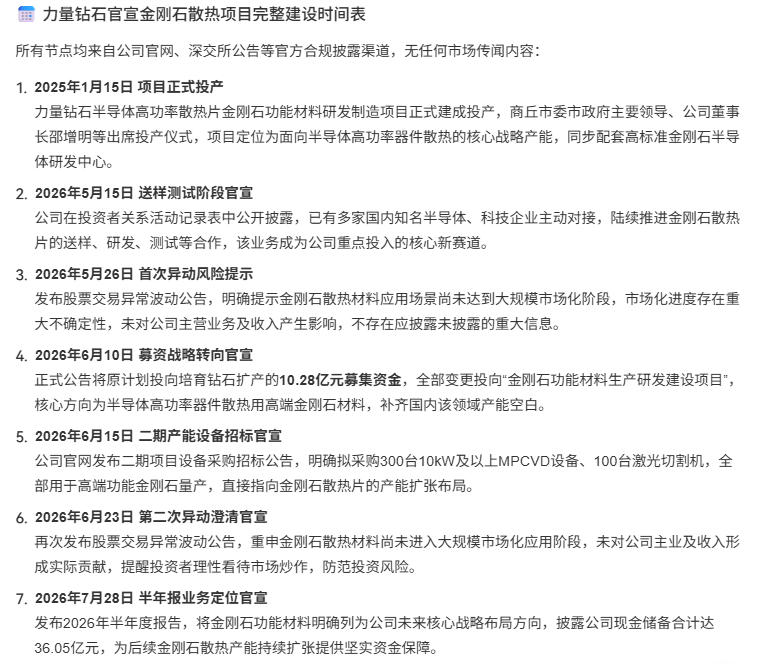

力量钻石官宣金刚石散热项目完整建设时间表
截至2026年9月，公司官方披露的项目落地状态清晰明确：
- 一期金刚石散热片生产线已正式投产（2025年元月），产能处于持续爬坡阶段，核心生产设备已逐步到位。
- 二期项目300台MPCVD设备（10KW及以上）、100台激光切割机（14W及以上）、20台制氢机及纯化机（20L及以上）的采购招标公告于2026年6月15日，后续产能释放节奏将随下游客户验证进度逐步落地。
- 产品仍处于多家头部客户送样、测试、联合研发阶段，尚未实现大规模市场化商用，该业务暂未对公司主营业务收入产生实际贡献。
- 公司已同步启动金刚石半导体研发中心建设，重点攻关大尺寸半导体级金刚石散热片的核心制备技术，向“大尺寸、增效益、降成本”方向持续迭代产品。

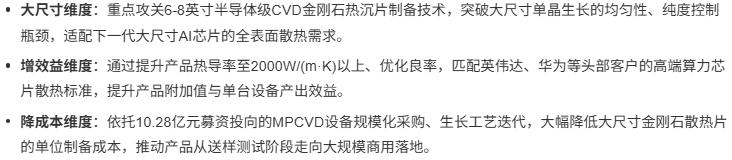

力量钻石金刚石散热片“大尺寸、增效益、降成本”三维研发方向

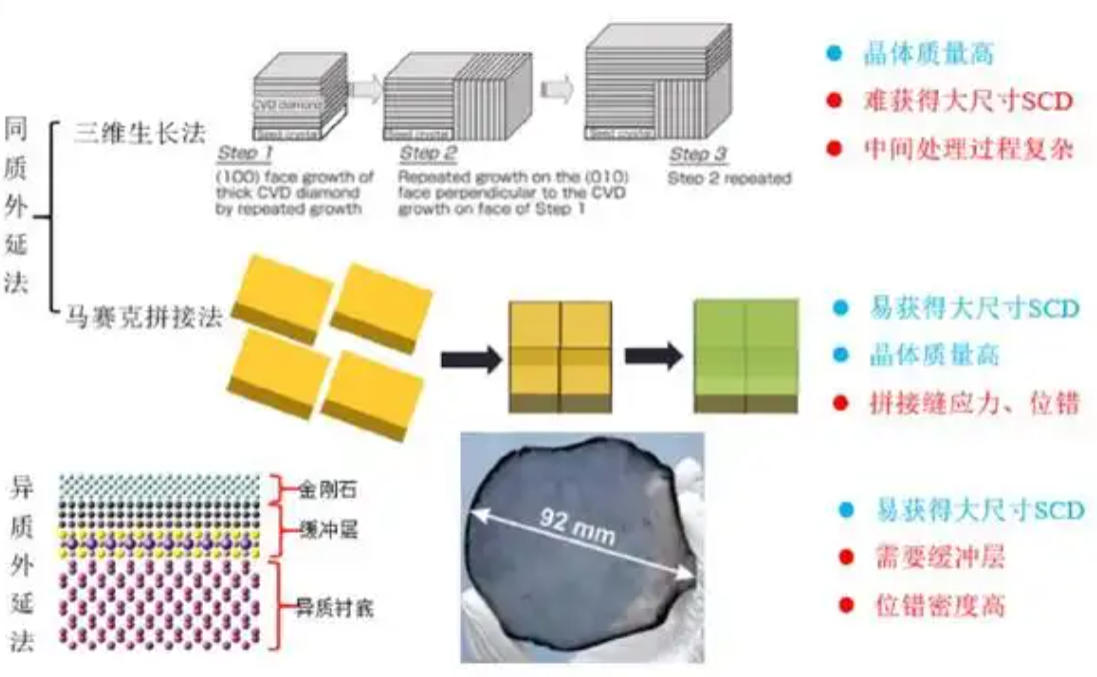

单晶、多晶生长法比较
